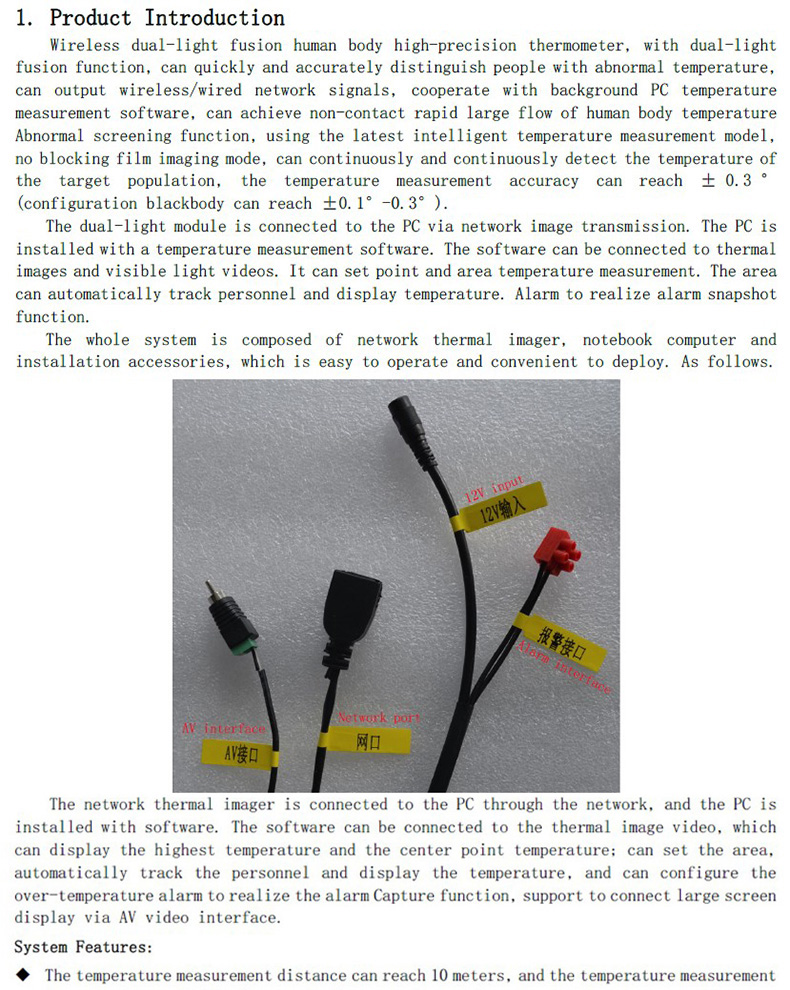

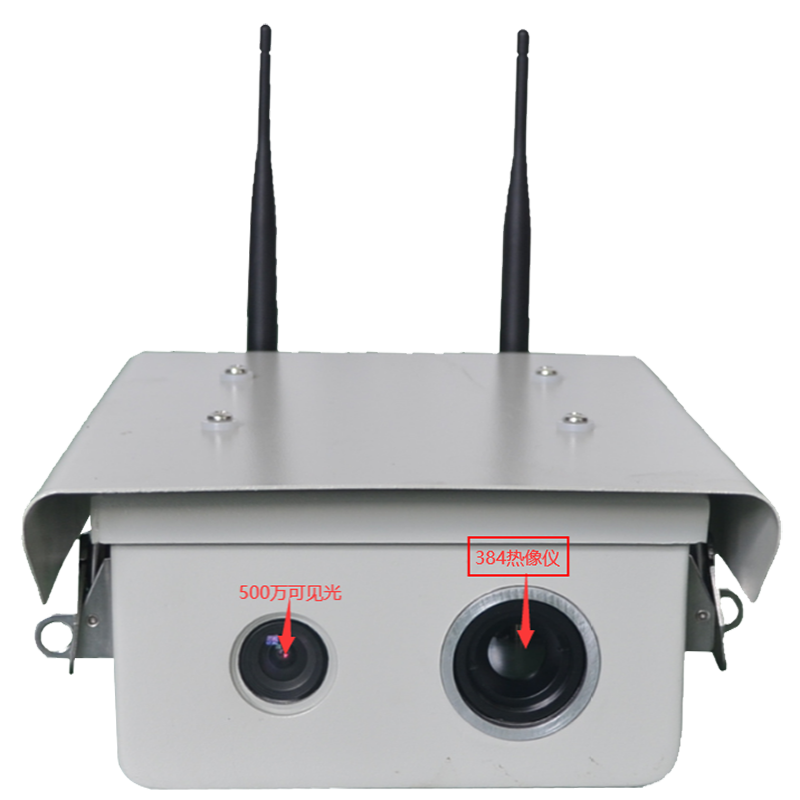

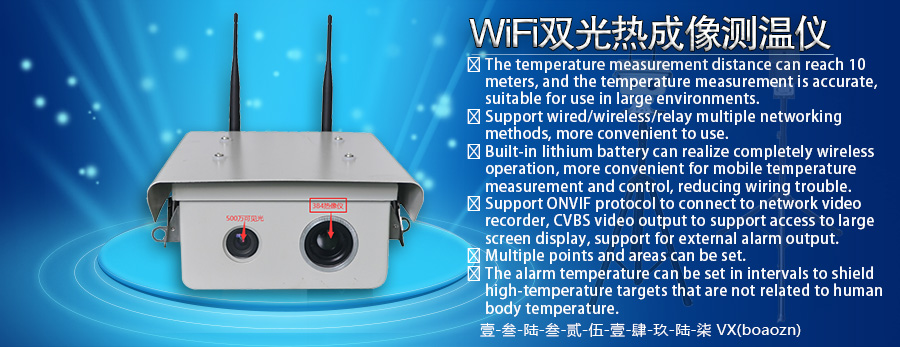

一、產品簡介

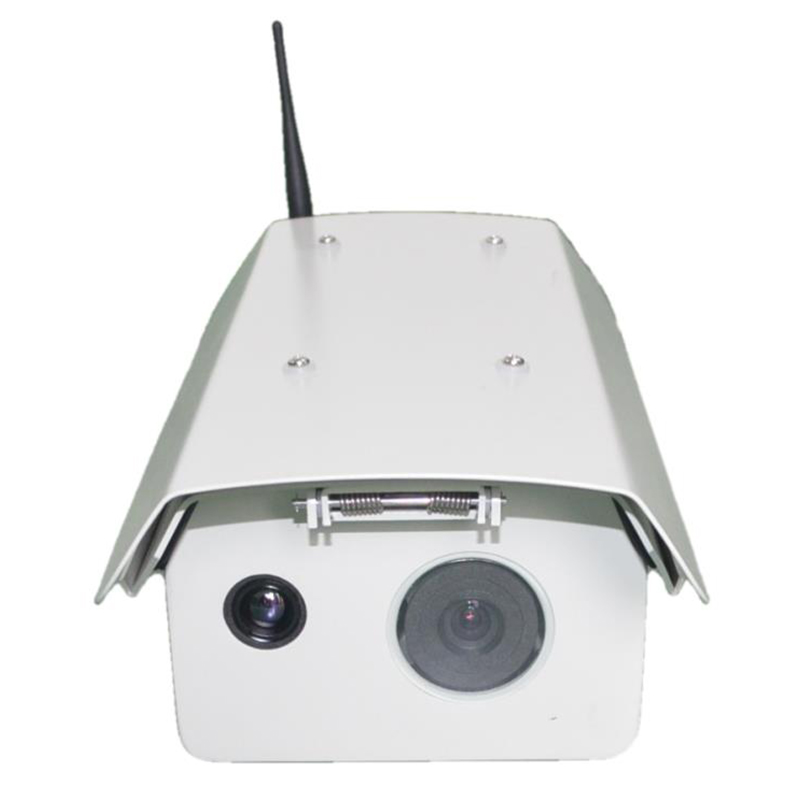

無線雙光融合人體高精度測溫儀，具有雙光融合功能，可快速準確地分辨溫度異常人員，可輸出無線/有線網絡信號，配合后臺PC測溫軟件，可實現非接觸快速大流量人體溫度異常篩選功能，采用最新智能測溫模型，無擋片成像方式，可以連續不間斷對目標人群進行溫度檢測，測溫精度可達±0.3°（配置黑體可達±0.1°-0.3°）。

??? 雙光模組通過網絡圖傳連接PC，PC端安裝測溫軟件，該軟件可以連接熱像和可見光視頻，可以設置點和區域測溫，區域內可自動追蹤人員并顯示溫度，可配置超溫報警，實現報警抓拍功能。

?????? 整個系統有網絡熱像儀、筆記本電腦和安裝配件構成，操作簡單，部署便捷。如下所示。

博奧智能熱像儀通過網絡連接PC，PC端安裝軟件，該軟件可以連接熱像視頻，可以顯示最高溫，中心點溫度；可以設置區域，自動追蹤人員并顯示溫度，可配置超溫報警，實現報警抓拍功能，支持通過AV視頻接口連接大屏顯示器。

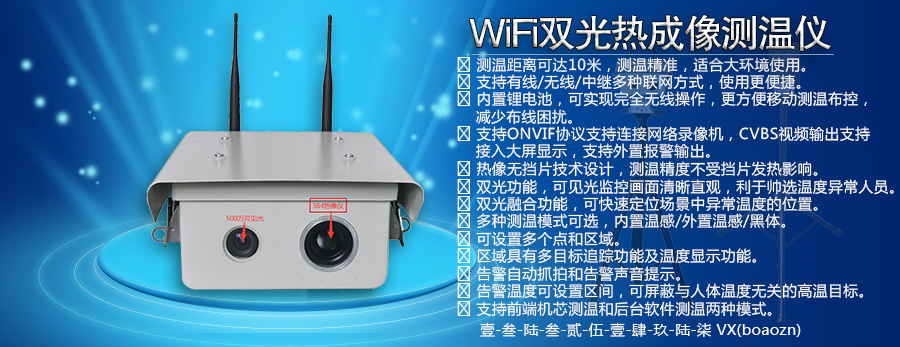

系統特點：

u? 測溫距離可達10米，測溫精準，適合大環境使用。

u? 支持有線/無線/中繼多種聯網方式，使用更便捷。

u? 內置鋰電池，可實現完全無線操作，更方便移動測溫布控，減少布線困擾。

u? 支持ONVIF協議支持連接網絡錄像機，CVBS視頻輸出支持接入大屏顯示，支持外置報警輸出。

u? 熱像無擋片技術設計，測溫精度不受擋片發熱影響。

u? 雙光功能，可見光監控畫面清晰直觀，利于帥選溫度異常人員。

u? 雙光融合功能，可快速定位場景中異常溫度的位置。

u? 多種測溫模式可選，內置溫感/外置溫感/黑體。

u? 可設置多個點和區域。

u? 區域具有多目標追蹤功能及溫度顯示功能。

u? 告警自動抓拍和告警聲音提示。

u? 告警溫度可設置區間，可屏蔽與人體溫度無關的高溫目標。

u? 支持前端機芯測溫和后臺軟件測溫兩種模式。

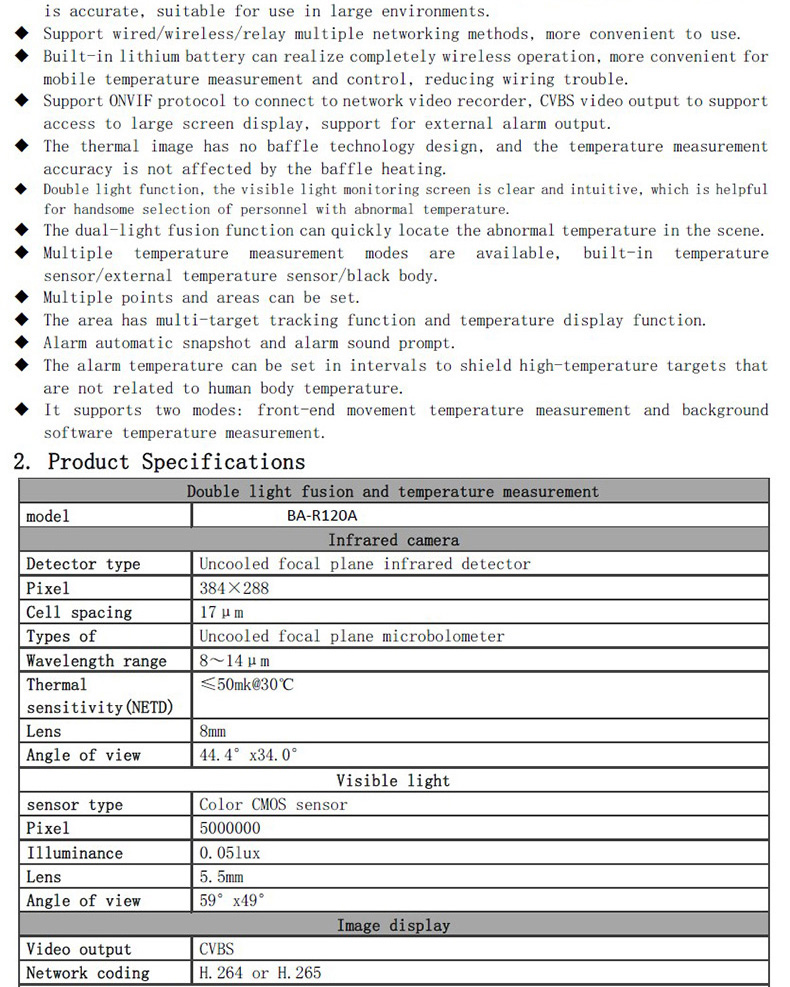

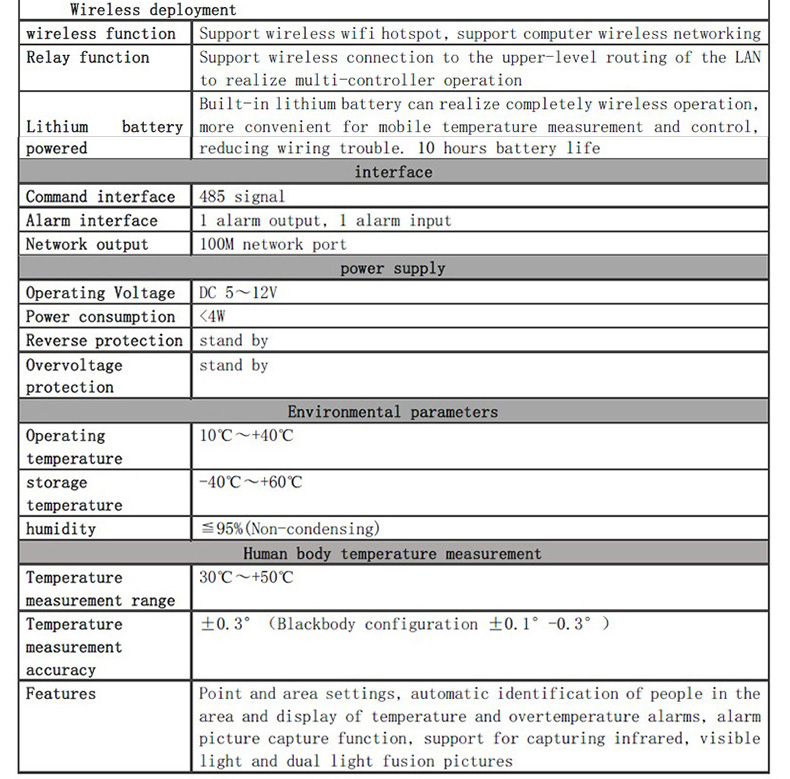

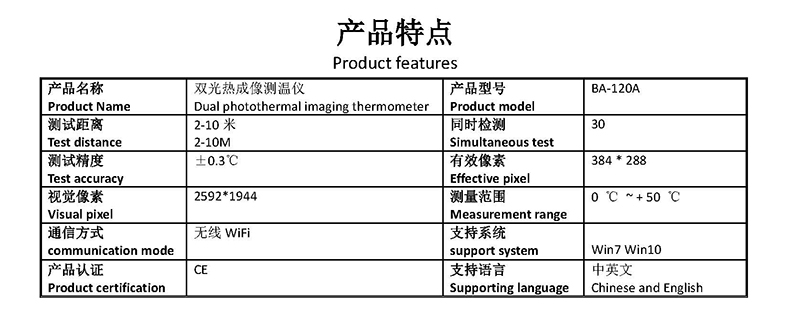

二、產品規格

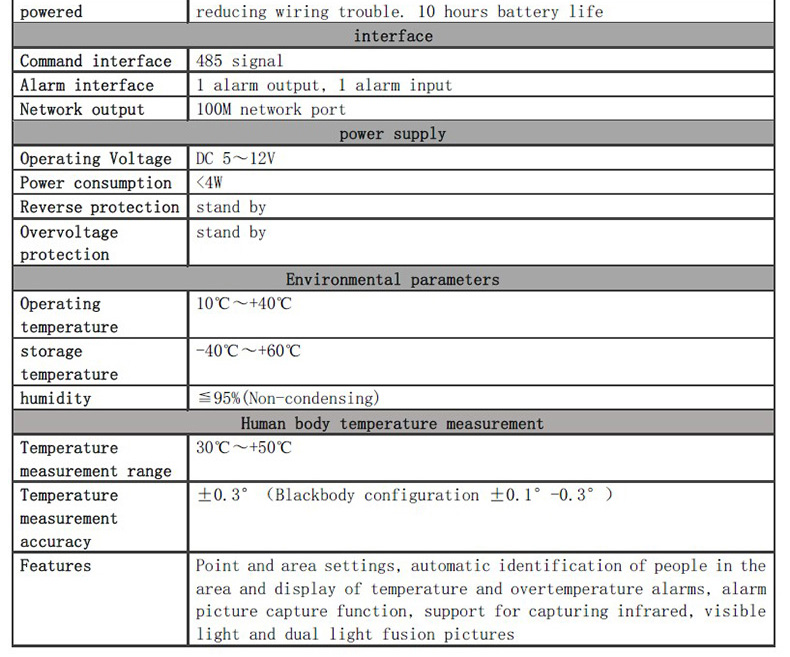

雙光網絡型熱像儀

三、軟件使用說明

我司提供的測溫軟件為綠色免安裝軟件，無需安裝，需要win7以上系統運行，只需雙擊后綴名為exe的文件打開即可，建議把軟件目錄放在非系統盤下，報警圖片和錄像保存在軟件的save目錄下，以免系統盤出現空間不足。

本手冊是根據當前發布軟件編寫，由于軟件更新，修改和升級，可能造成操作手冊描述的內容存在不準確或不完善的地方，盡請諒解。手冊會定期更新，如有修改另行通知。

1.軟件運行要求

1.1硬件要求

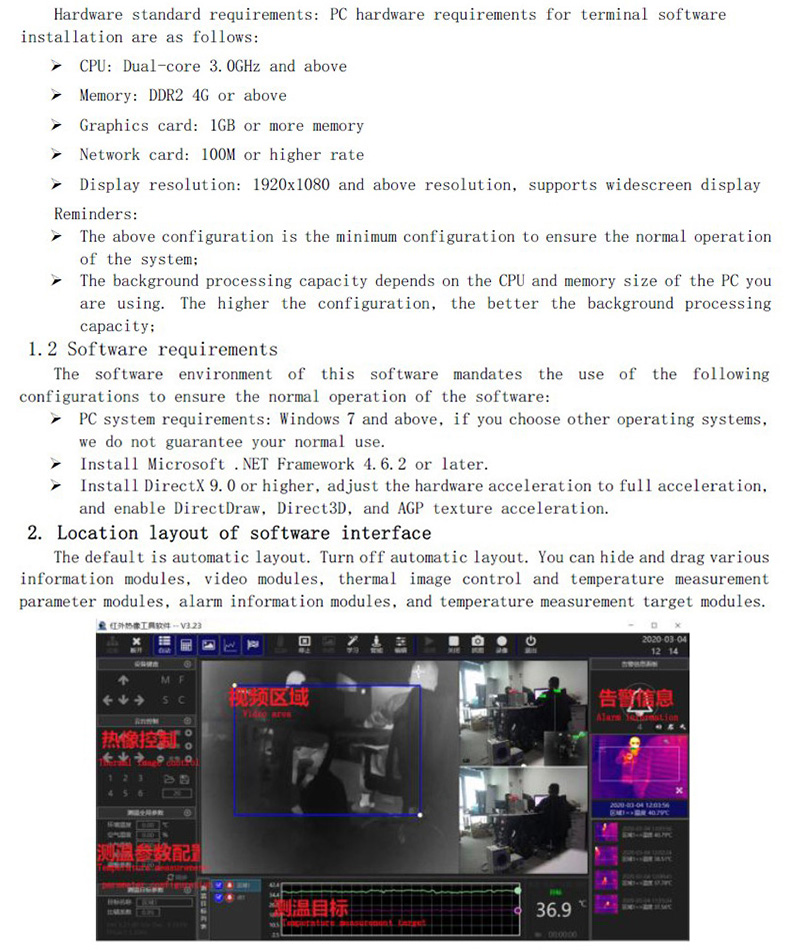

硬件標準要求：終端軟件安裝PC機硬件要求如下：

?? CPU： 雙核3.0GHz 以上

?? 內存：DDR24G以上

?? 顯卡：1GB顯存以上

?? 網卡：100M或更高速率

?? 顯示器分辨率：1920x1080及以上分辨率，支持寬屏顯示器

提醒注意事項：

?? 上述配置是保證系統正常運行的最低配置；

?? 后臺的處理能力取決于您所使用PC機的CPU、內存大小，配置越高，后臺的處理能力越好；

1.2軟件要求

本軟件的軟件環境強制要求使用以下配置，以保證軟件的正常運行：

?? PC機系統要求：Windows7以上版本，如果您選擇了其它操作系統，我們不保證您的正常使用。

?? 安裝Microsoft .NET Framework 4.6.2以上版本。

?? 安裝DirectX 9.0或更高版本，將硬件加速調到完全加速，開啟DirectDraw、Direct3D、AGP紋理加速。

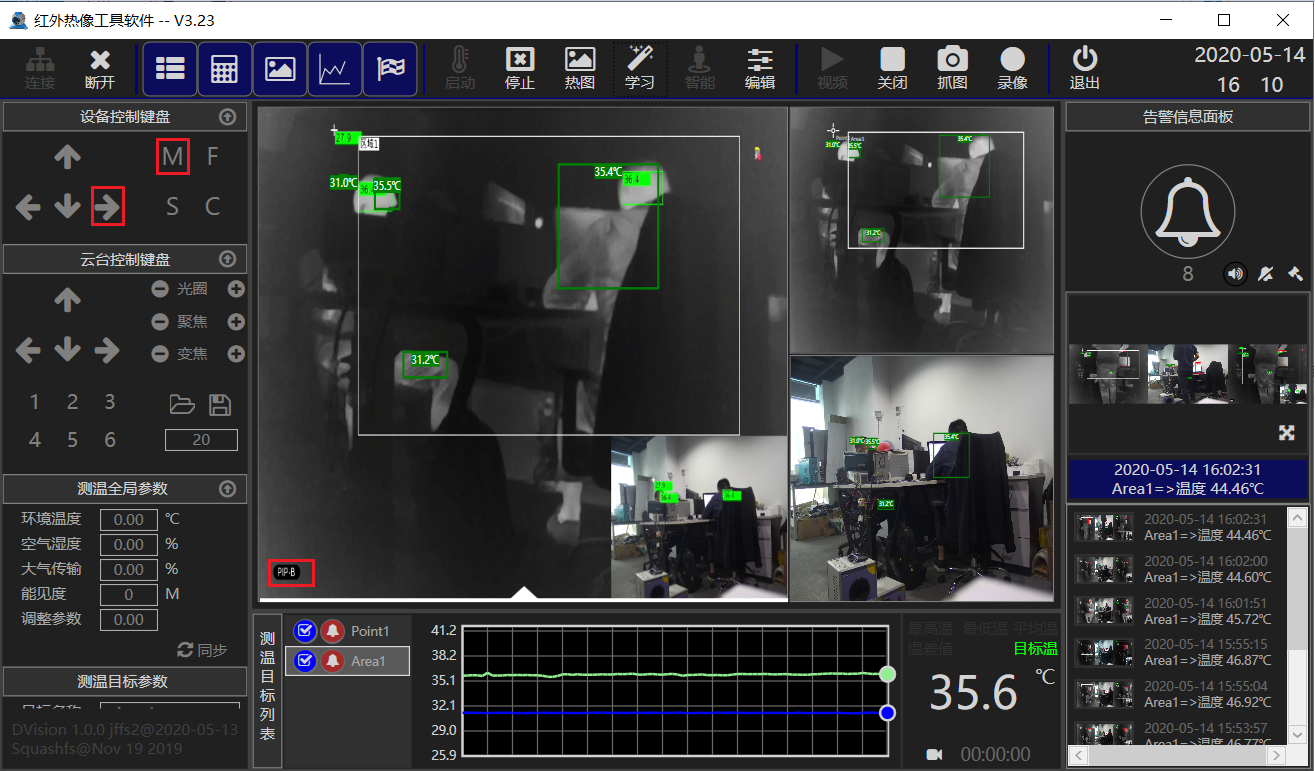

2.軟件界面位置布局

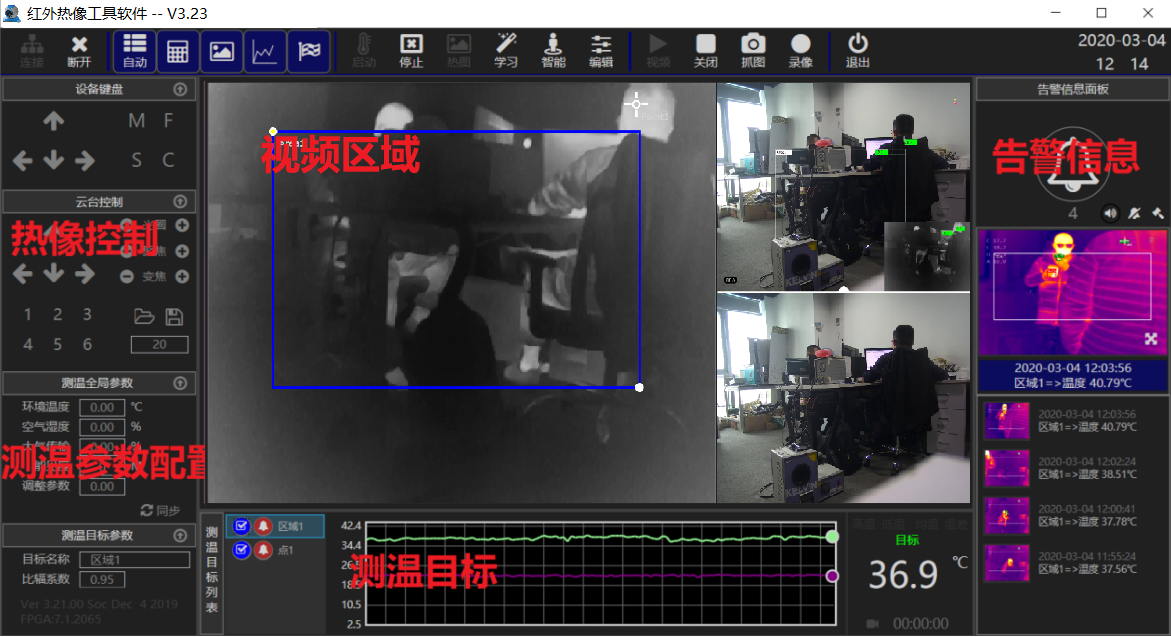

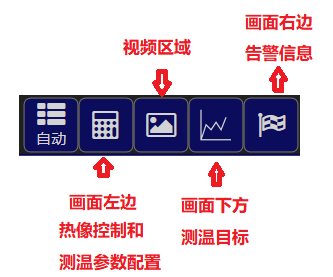

默認是自動布局，關閉自動布局，可以隱藏和拖動各個信息模塊，視頻模塊，熱像控制和測溫參數模塊，告警信息模塊，測溫目標模塊。

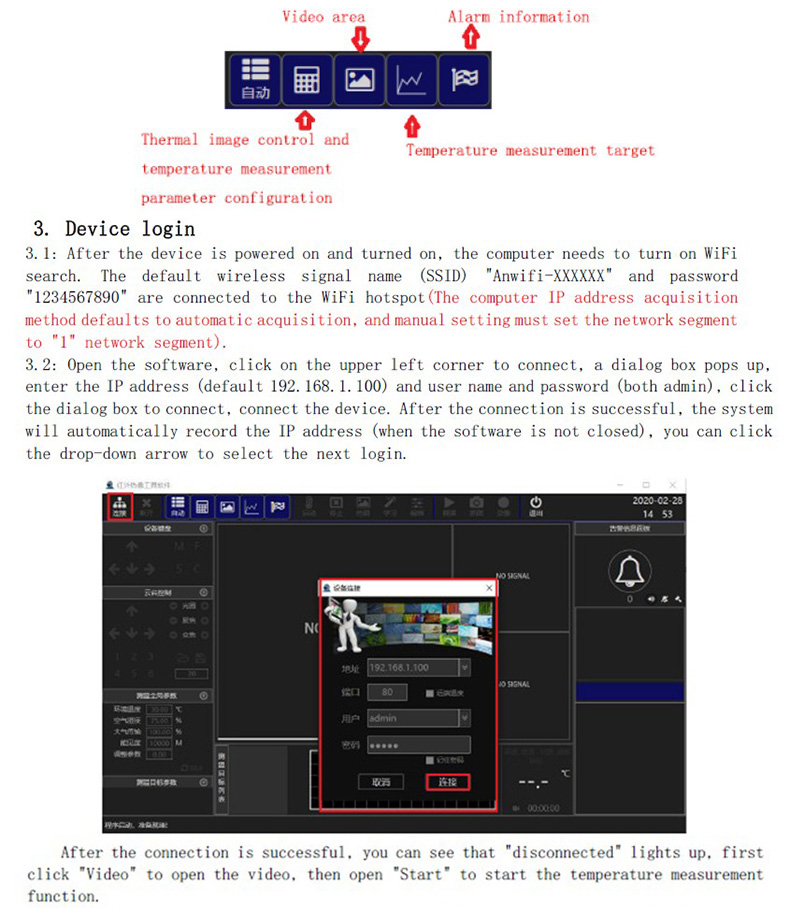

3.???? 設備登入

3.1：設備通電并開啟后，需要電腦打開 WiFi 搜索，默認無線信號名稱（SSID）“Anwifi-XXXXXX”，密碼“1234567890”，連上該 WiFi 熱點（電腦IP地址獲取方式默認為自動獲取，手動設置必須把網段設置為“1”網段）。

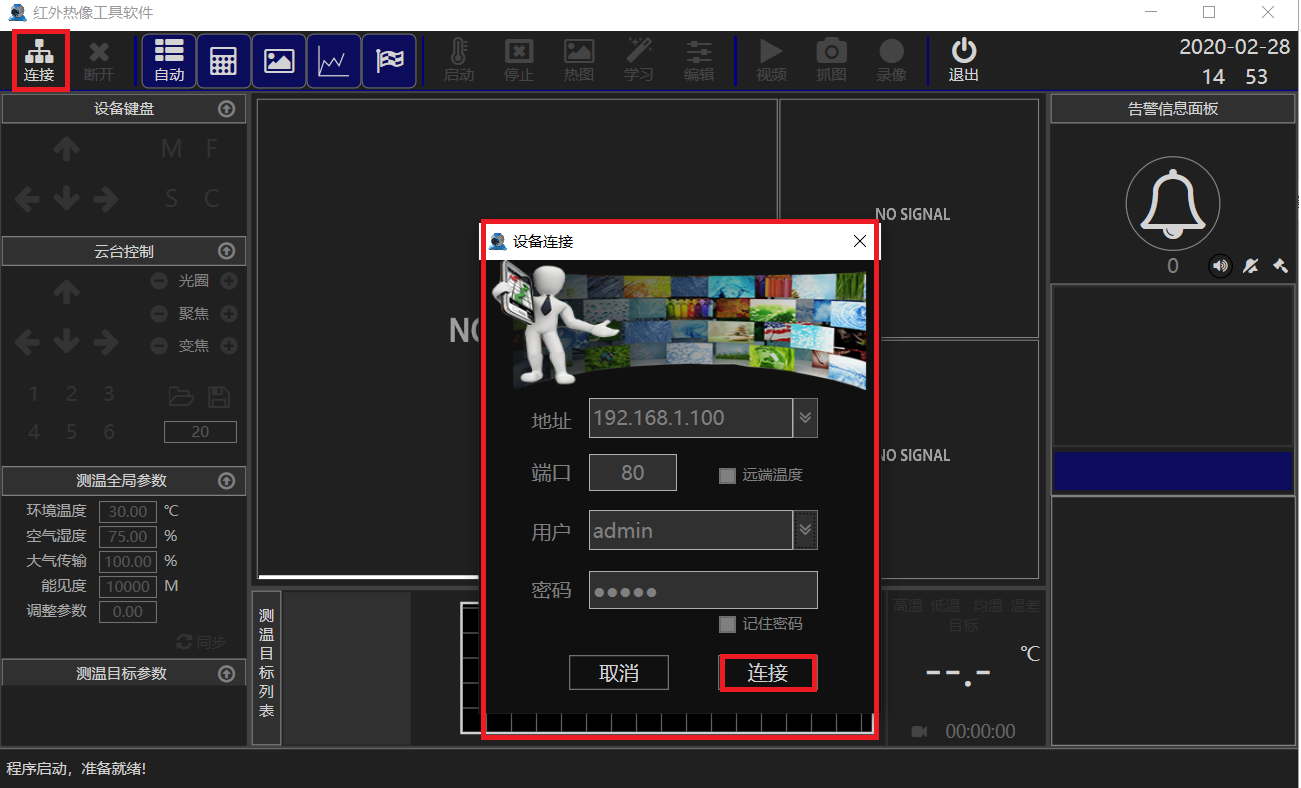

3.2：打開軟件點擊左上角連接，彈出對話框，輸入IP地址（默認192.168.1.100）和用戶名密碼（都是admin），點擊對話框的連接，連接設備。連接成功后系統會自動記錄IP地址(軟件沒有關閉的情況下)，下次登入可以點擊下拉箭頭選擇。

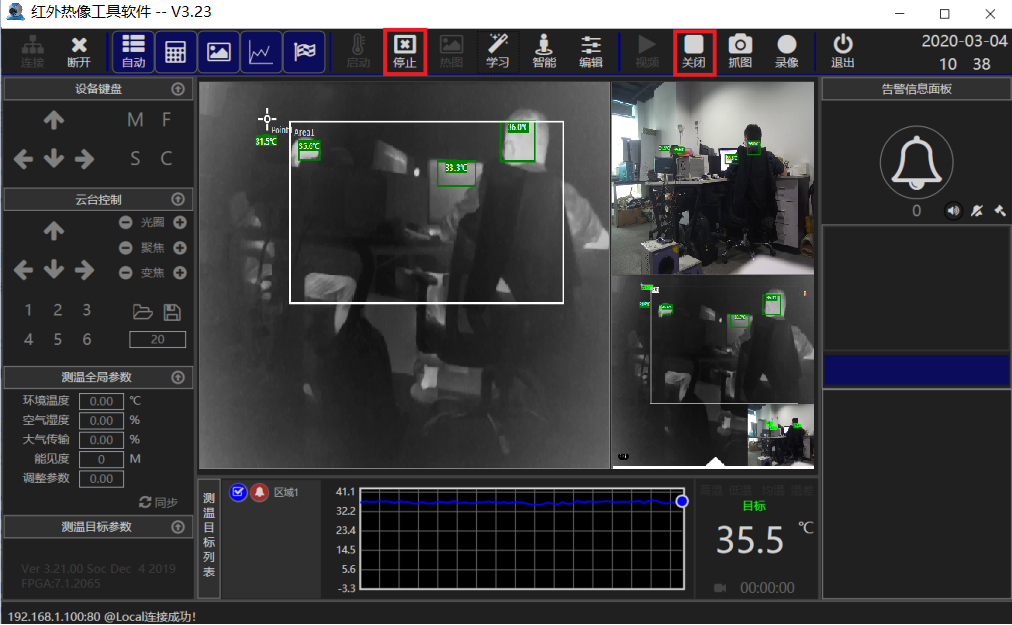

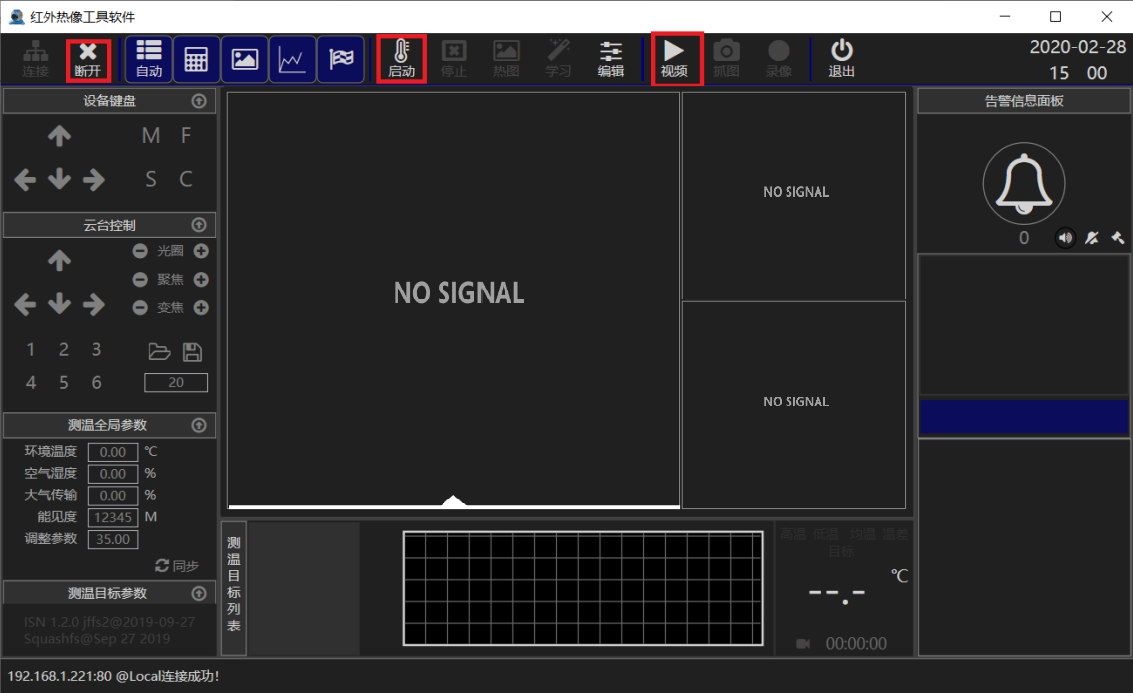

連接成功后，可看到“斷開”變亮，首先點擊“視頻”，打開視頻，然后打開“啟動”，啟動測溫功能。

連接成功后即可看到視頻和測溫功能（該功能需要配置參數，參考下面說明）

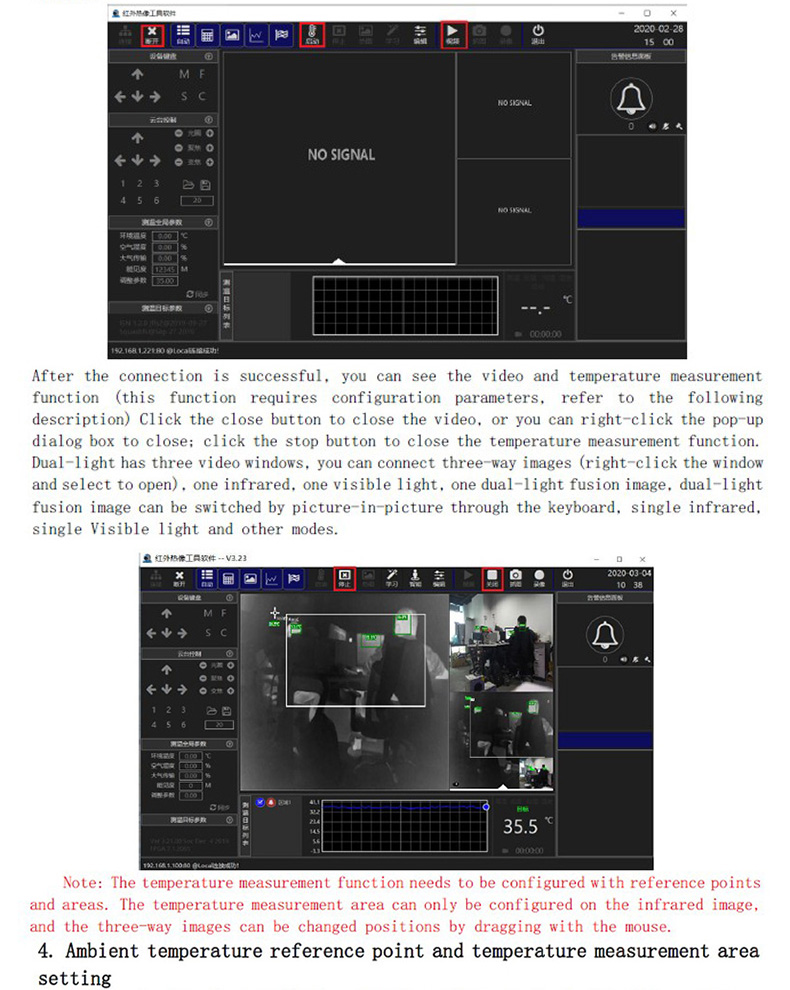

點擊關閉按鈕關閉視頻，也可通過右鍵彈出對話框關閉；點擊停止按鈕關閉測溫功能。雙光有三個視頻窗口，可以連接三路圖像（右鍵該窗口選擇打開即可），一路紅外、一路可見光，一路雙光融合圖像，雙光融合圖像可以通過鍵盤切換畫中畫，單紅外，單可見光等模式。

注：測溫功能需要配置參考點和區域，測溫區域只能在紅外圖像上配置，三路圖像可以通過鼠標拖動互相調換位置。

4.環境溫度參考點和測溫區域設置

?此功能需要在系統參數設置勾選“允許配置”。

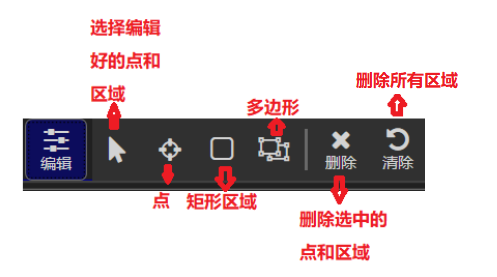

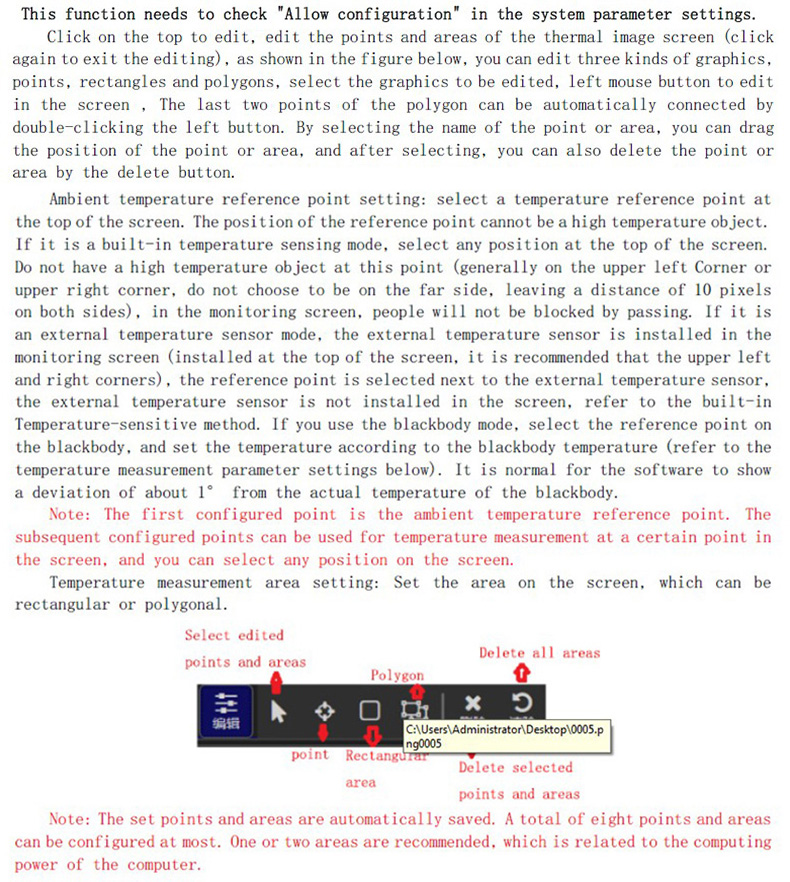

點擊上方編輯，編輯熱像畫面的點和區域（再次點擊編輯退出編輯），如下圖，可以編輯三種圖形，點、矩形和多邊形，選擇需要編輯的圖形，鼠標左鍵在畫面中編輯即可，多邊形最后兩點通過雙擊左鍵可以自動連接。通過選中點或區域名稱，可以拖動點或區域位置，選中后也可通過刪除按鈕刪除點或區域。

環境溫度參考點設置：在畫面上方選擇一個溫度參考點，參考點的位置不能是高溫物體，如果是內置溫感模式，選擇畫面上方任意一個位置，這個點的位置不要有高溫物體（一般在左上角或右上角，也不要選擇在最邊上，兩邊留10像數的距離），在監控畫面中，人員經過不會被遮擋。如果是外置溫感模式，外置溫感安裝在監控畫面中（安裝在畫面上方，建議左右上角），參考點選擇在外置溫感旁邊，外置溫感沒有安裝在畫面中，參考內置溫感的方法。如果采用黑體模式，選擇參考點在黑體上，并且根據黑體溫度設置溫度（參考下面測溫參數設置），如軟件顯示與黑體實際溫度有1°左右的偏差，屬于正?，F(xiàn)象。

注：第一個配置的點是環境溫度參考點，后續配置的點可以用于畫面中某個點的測溫，可以選擇畫面的任意位置。

測溫區域設置：在畫面中設置區域，可以是矩形，也可以是多邊形。

注：設置的點和區域會自動保存。點和區域總共最多支持配置八個，區域建議一到二個即可，和計算機運算能力有關。

5.測溫參數設置

?此功能需要在系統參數設置勾選“允許配置”。

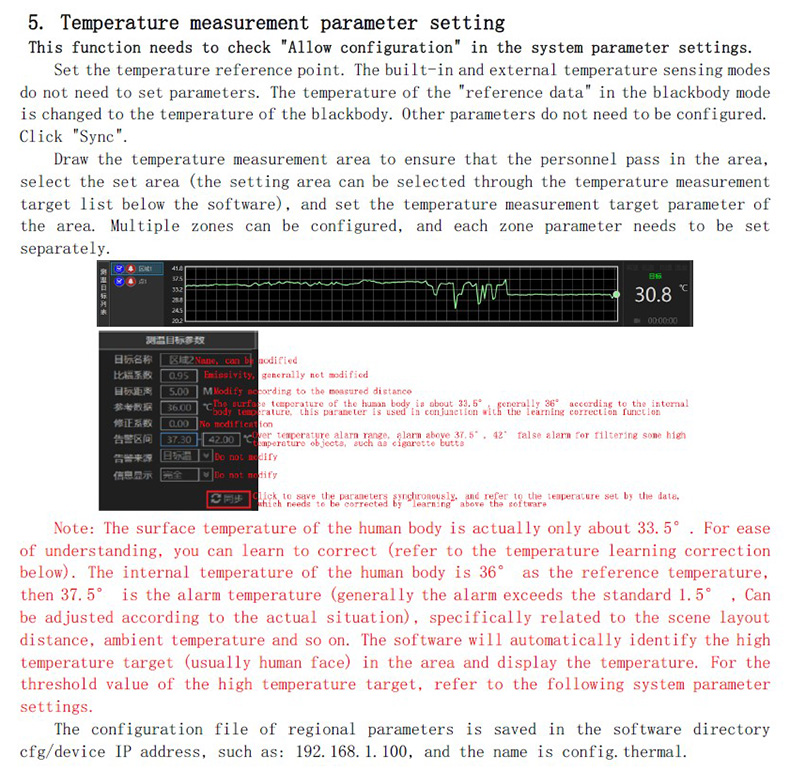

設置好溫度參考點，內置和外置溫感模式無需在設置參數，黑體模式修改“參考數據”的溫度為黑體的溫度，其他參數無需配置，點擊“同步”即可 。

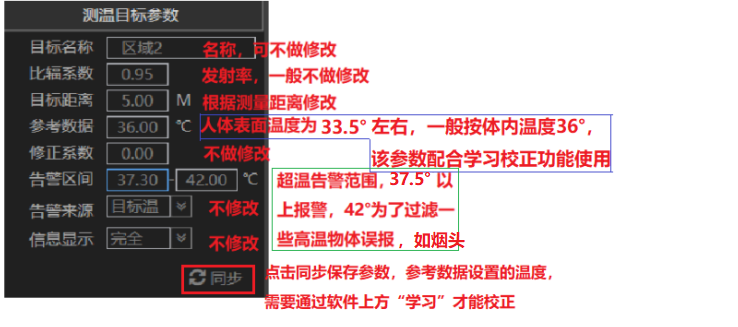

畫好測溫區域，保證人員在區域里通過，選中設置的區域（設置區域可以通過軟件下方測溫目標列表選擇），進行該區域測溫目標參數設置。區域可以配置多個，每個區域參數需單獨設置。

注：人體表面溫度實際只有33.5°左右，為了便于理解，可以通過學習校正（參考下面溫度學習校正）人體體內溫度36°為基準溫，那么按37.5°為報警溫度（一般按超過標準1.5°報警，可根據實際情況調整），具體和場景布置距離，環境溫度等有關。軟件會自動標識區域內的高溫目標（一般是人臉）并顯示溫度，抓取高溫目標的門限值參考下面系統參數設置。

區域參數的配置文件保存在軟件目錄cfg/設備IP地址如：192.168.1.100的文件夾里，名稱為config.thermal。

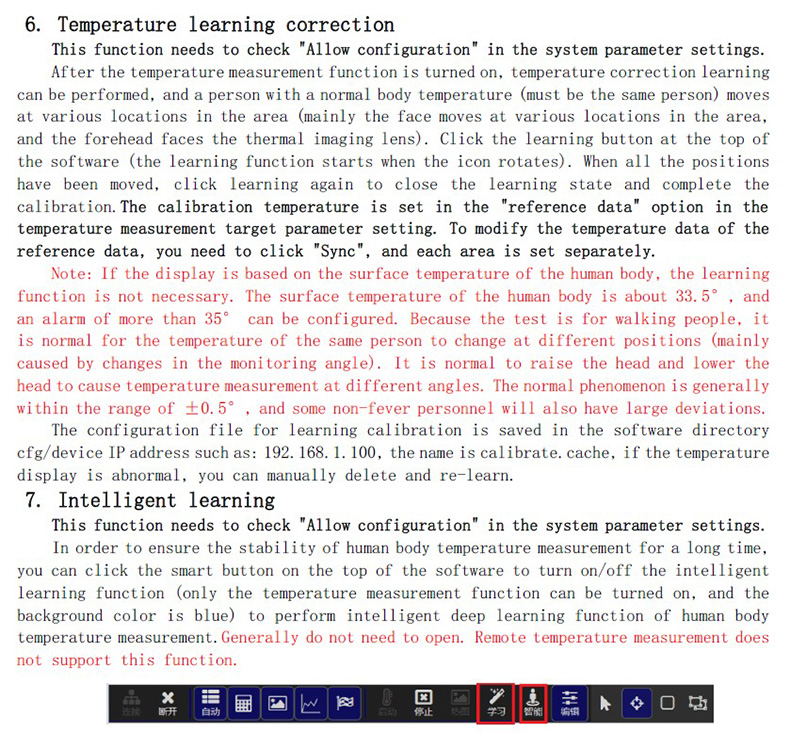

6.溫度學習校正

此功能需要在系統參數設置勾選“允許配置”。

開啟測溫功能后，才能進行溫度校正學習，讓一個正常體溫的人(必須是同一個人)在區域各個位置移動（主要是人臉在區域各個位置移動，額頭對著熱像鏡頭），移動前點擊軟件上方學習按鈕（圖標轉動的時候表示學習功能啟動），當移動完成所有位置時，再次點擊學習關閉學習狀態，完成校正。校正溫度設置在測溫目標參數設置里的“參考數據"選項配置，修改好參考數據的溫度數據，需要點擊“同步”，每個區域單獨設置。

注：如果按照人體表面溫度顯示，可不用學習功能。人體表面溫度33.5°左右，可以配置35°以上報警。由于測試的是走動的人員，同一個人在不同位置（主要是監視角度有變化引起的）溫度有變化屬于正常，抬頭低頭造成不同角度的測溫是有偏差的，不同個人之間也有溫度偏差屬于正?，F(xiàn)象，一般在±0.5°屬于正常范圍，個別非發燒人員也會也較大偏差。

學習校正的配置文件保存在軟件目錄cfg/設備IP地址如：192.168.1.100的文件夾里，名稱為calibrate.cache，如溫度顯示不正常，可手動刪除重新學習。

7.智能學習

此功能需要在系統參數設置勾選“允許配置”。

為了保證長時間人體測溫的穩定性，可以點擊軟件上方智能按鈕開啟/關閉智能學習功能（只有啟動測溫功能才能開啟，底色為藍色為開啟），進行人體測溫智能深度學習功能。一般不需要開啟。遠端測溫不支持此功能。

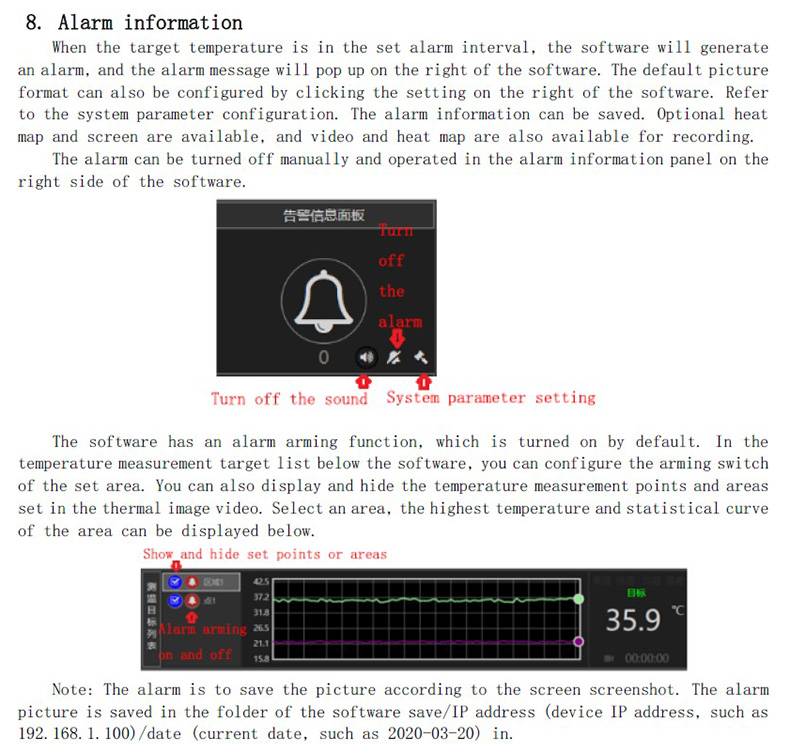

8.告警信息

當有目標溫度在設置的告警區間，軟件會產生告警，軟件右邊會彈出告警信息，默認圖片格式，也可點擊軟件右邊設置進行配置，參考系統參數配置，告警信息保存可以選擇圖片或視頻，圖片可選熱圖和屏幕兩種，錄像也可選視頻和熱圖。

告警可以手動關閉，在軟件右邊告警信息面板操作。

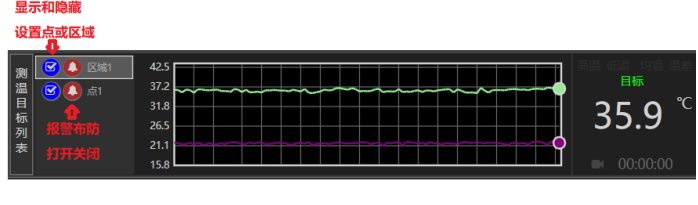

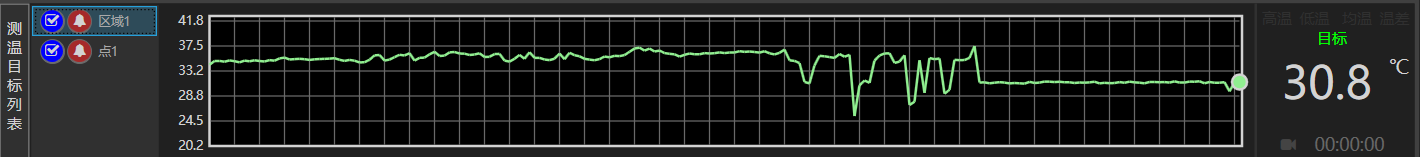

軟件具有告警布防功能，默認打開，在軟件下方測溫目標列表，可以配置設置的區域的布防開關，還可以顯示和隱藏熱像視頻中設置的測溫點和區域。選中某個區域，下方可顯示該區域的最高溫及統計曲線。

注：報警是按屏幕截屏的方式保存圖片的，報警圖片保存在軟件save/IP地址（設備IP地址，如：192.168.1.100）/日期（當前日期，如：2020-03-20）的文件夾里。

9.系統參數設置

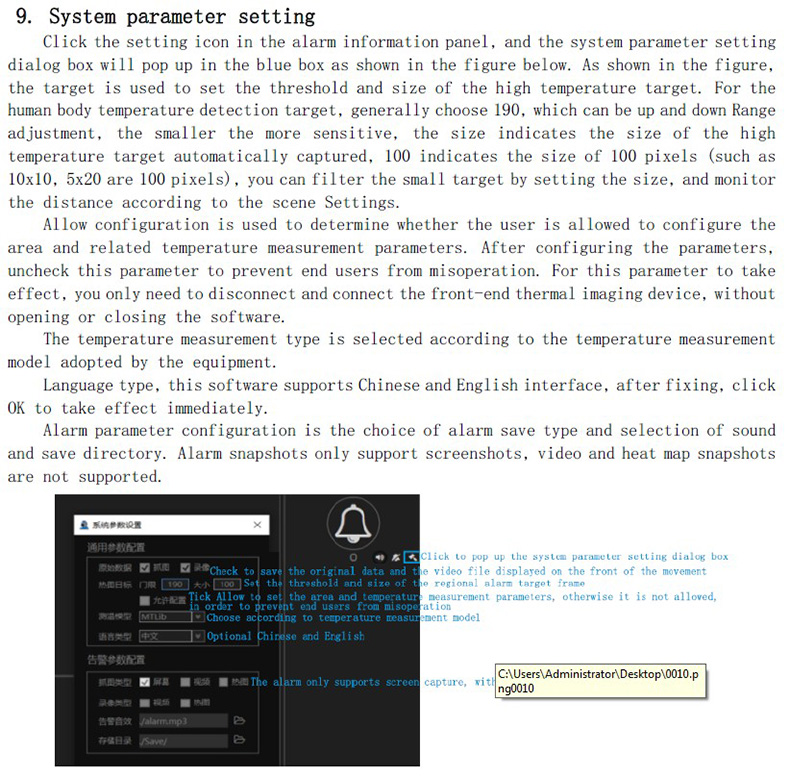

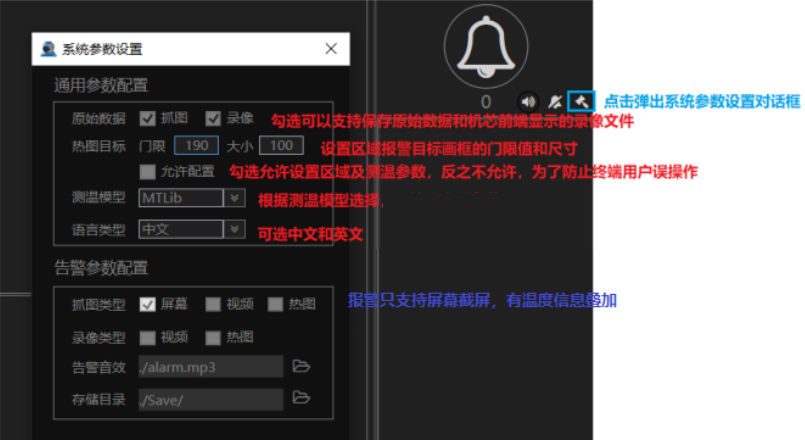

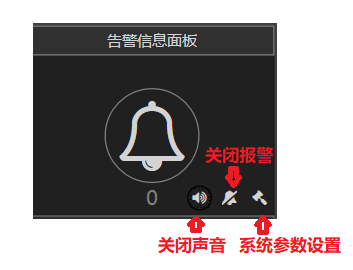

點擊告警信息面板中的設置圖標，如下圖藍框內，彈出系統參數設置對話框，如圖目標用于設置抓取高溫目標的門限和大小，對于人體測溫檢測目標一般選190，可以上下小范圍調整，越小越靈敏，大小表示自動抓取高溫目標的大小，100表示100個像數的大?。ㄈ?span>10x10，5x20都是100像數），可以通過設置大小過濾小目標，根據場景監控距離設置。

允許配置用于是否用戶是否允許配置區域和相關測溫參數，一般配置好參數后，不勾選此項參數，防止終端用戶誤操作。此項參數生效只需斷開和連接前端熱像設備，不需要打開關閉軟件。

測溫類型根據設備采用的測溫模型選擇。

語言類型，本軟件支持中文和英文界面，修好后點擊確定立即生效。

告警參數配置是報警保存類型的選擇及聲音和保存目錄的選擇。報警抓圖只支持屏幕截圖，錄像和熱圖抓拍不支持。

?

10.遠端測溫功能

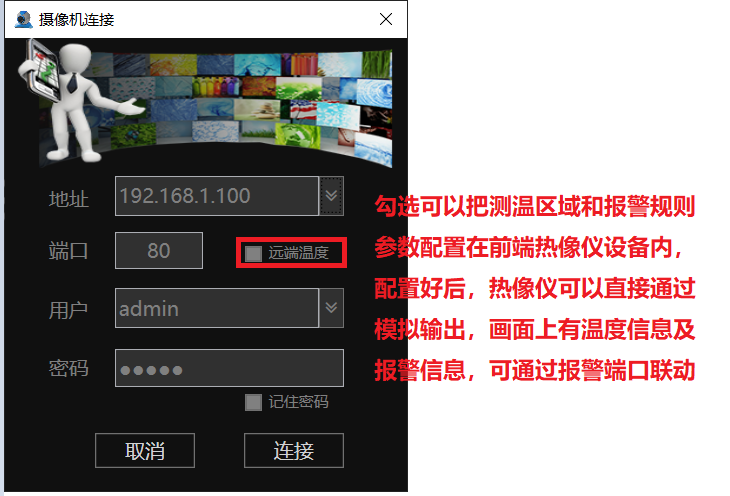

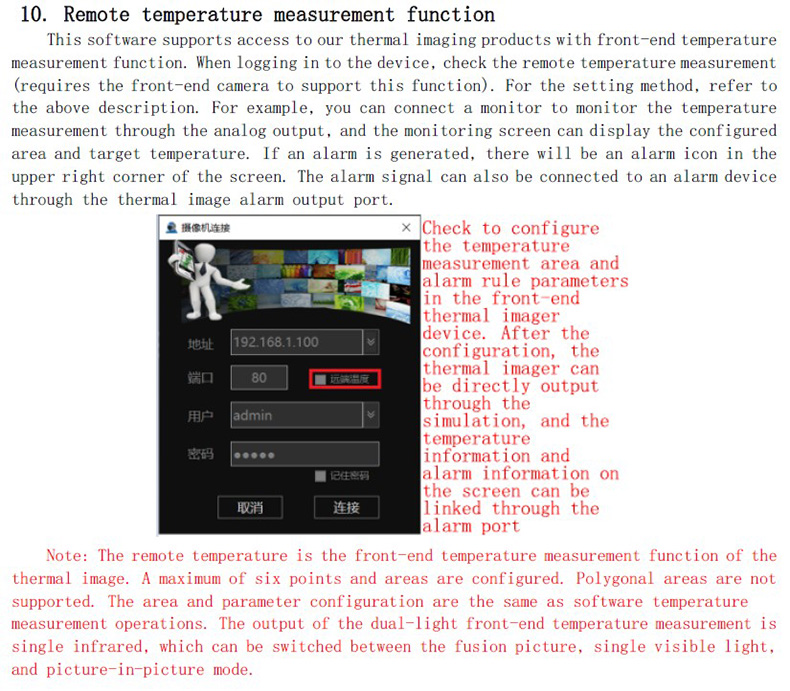

本軟件支持接入具有前端測溫功能的我司熱像產品，登入設備的時候勾選遠端測溫即可（需要前端熱像儀支持此功能），設置方法參考上面說明，配置成功后熱像可以通過模擬輸出連接監視器監控測溫，監控畫面可顯示配置的區域及目標溫度。產生告警，畫面右上角會有報警圖標，報警信號也可以通過熱像報警輸出口外接報警設備。

注：遠端溫度就是熱像前端測溫功能，最多配置總共六個點和區域，不支持多邊形區域，區域和參數配置和軟件測溫操作一樣。雙光前端測溫的輸出是單紅外，融合畫面、單可見光、畫中畫模式可切換的。

四、系統部署

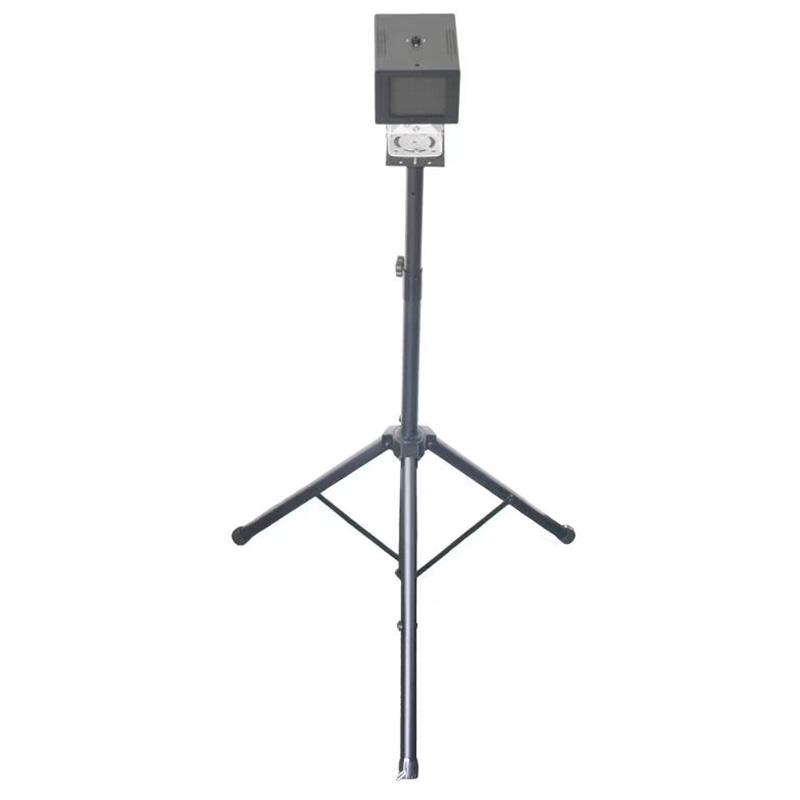

1.安裝環境

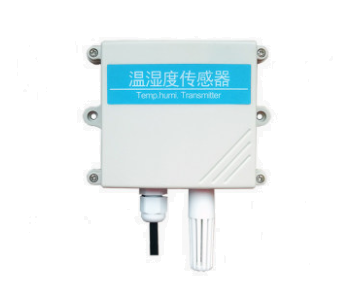

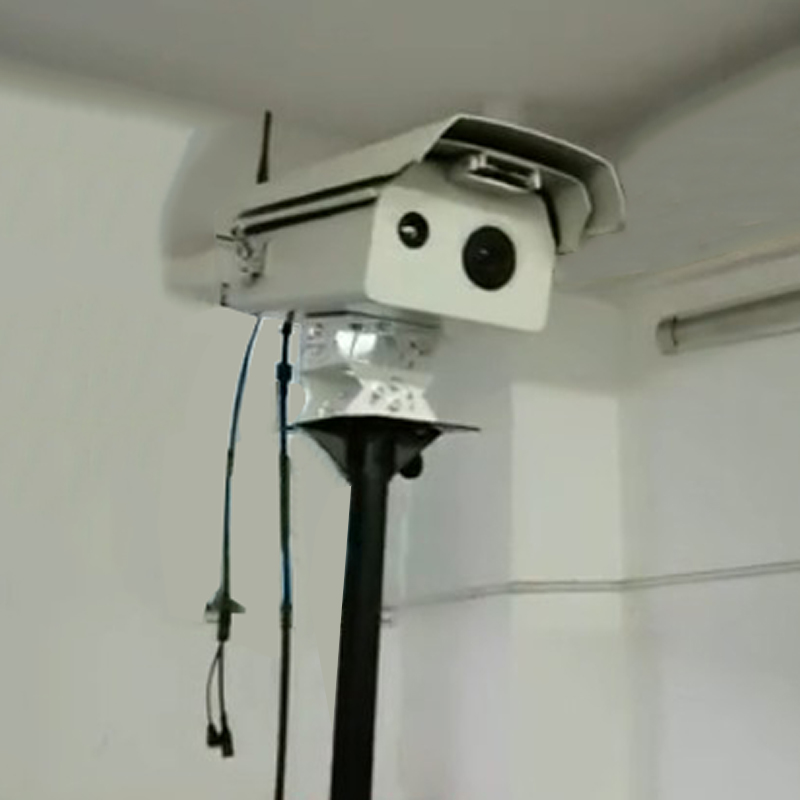

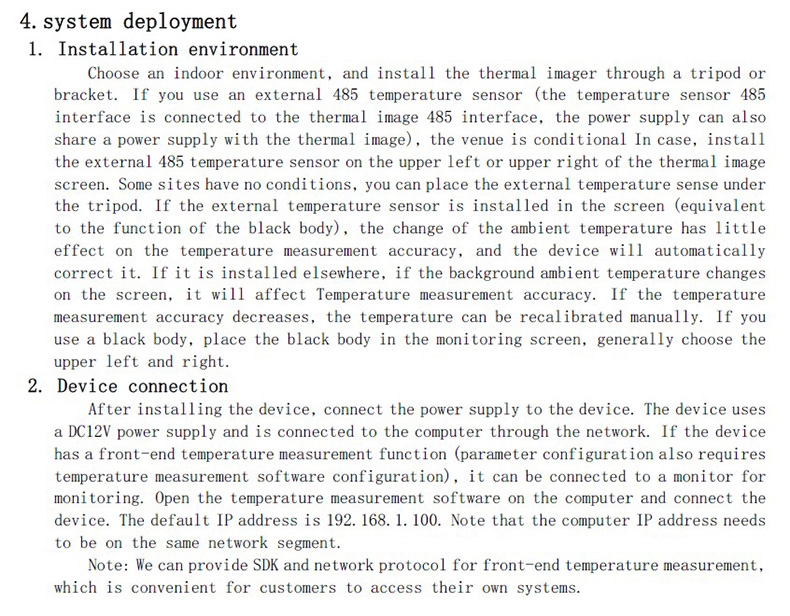

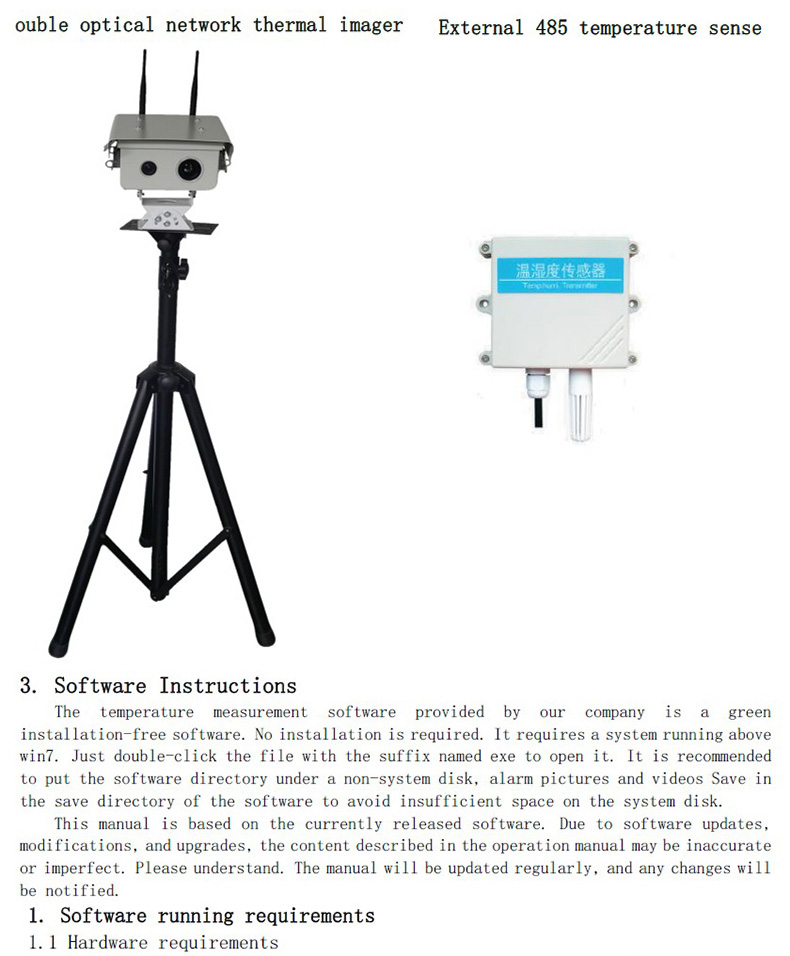

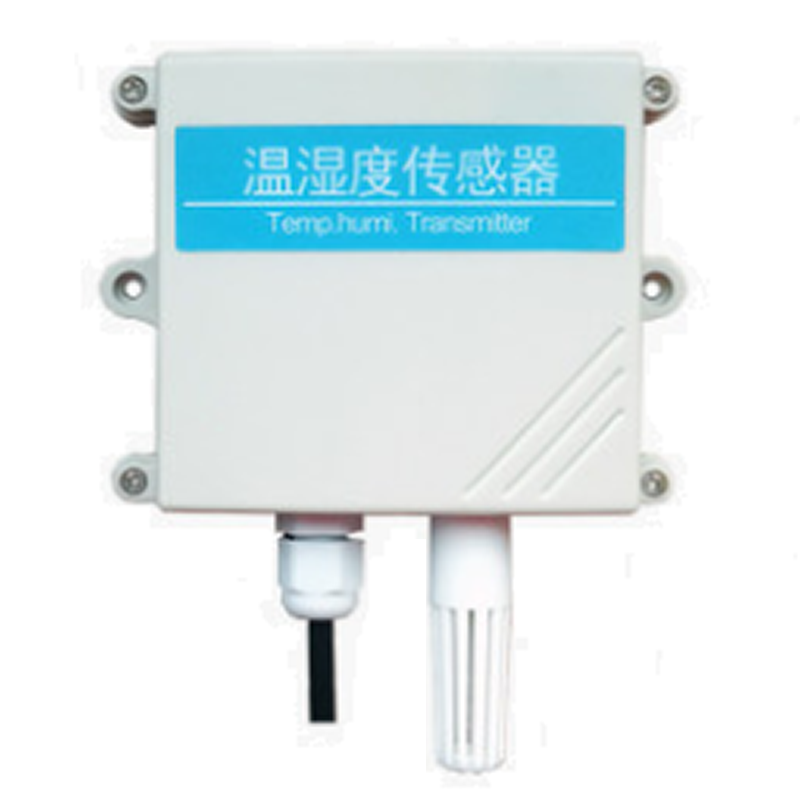

選擇一個室內壞境，通過三腳架或支架固定安裝熱像儀，如果使用外置485溫感（溫感485接口和熱像的485接口連接，供電也可以和熱像共用一個電源），場地有條件情況下，把外置485溫感安裝在熱像畫面的左上方或右上方。有些場地沒有條件，可以把外置溫感放置在三角架下。如果外置溫感安裝在畫面中（等同于黑體的作用），環境溫度的變化對測溫精度度影響很小，設備會自動校正，如果安裝在別處，畫面中背景環境溫度變化的話，會影響測溫精度，如果測溫精度下降，可手動重新校正溫度。如果使用黑體，把黑體放置在監控畫面中，一般選左右上方。

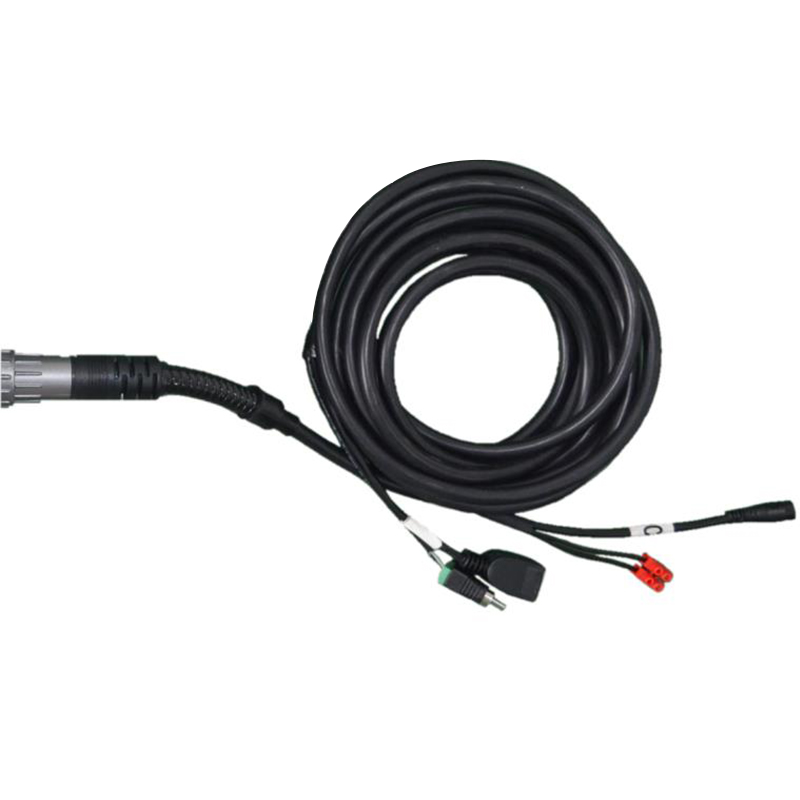

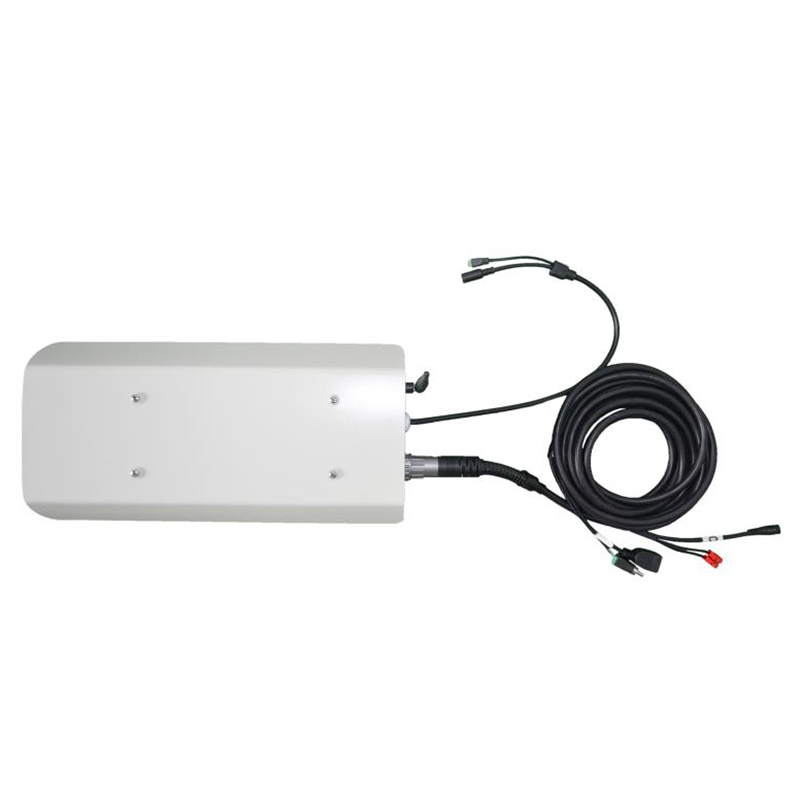

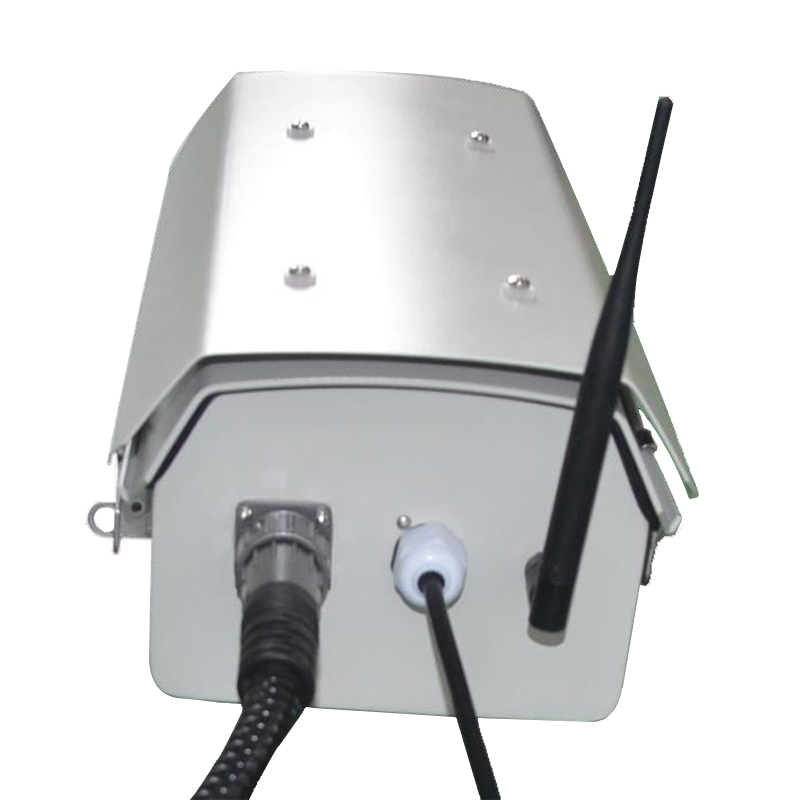

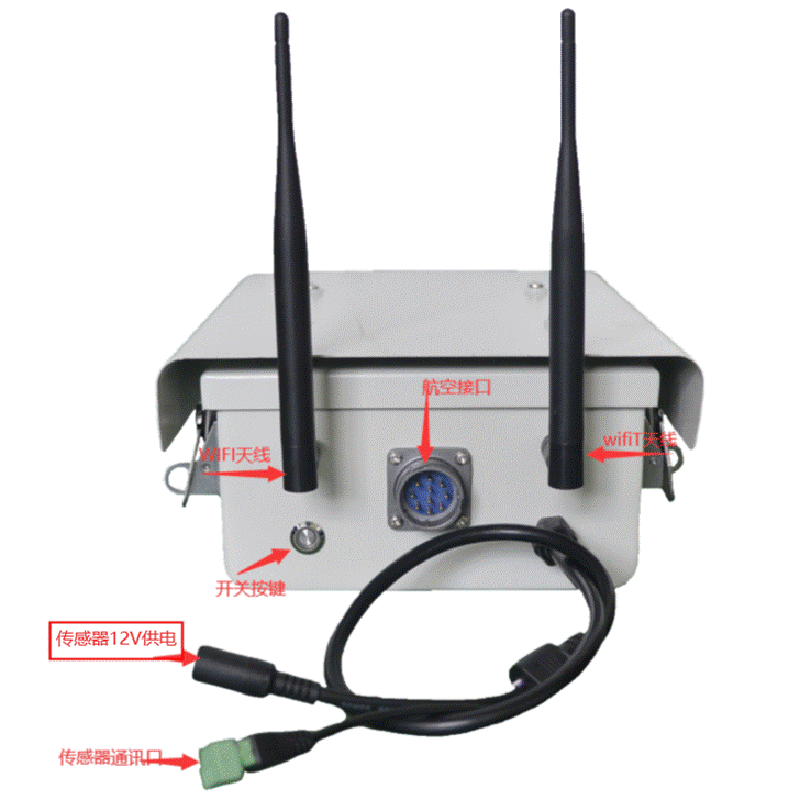

2.設備連接

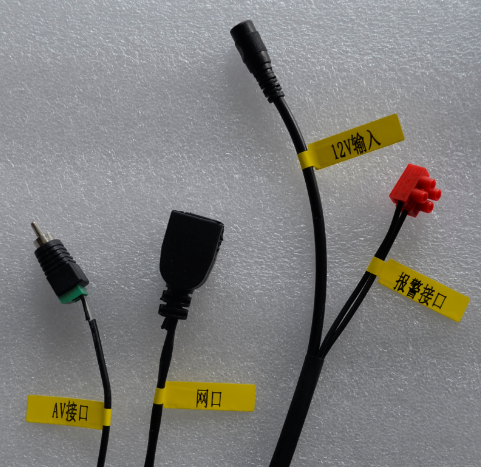

安裝好設備后，接通電源給設備上電，設備使用DC12V電源，用網絡和電腦連接，如果設備帶前端測溫功能（參數配置還需要測溫軟件配置），則可以連接到監視器監控。在電腦上打開測溫軟件，連接設備，默認IP地址為192.168.1.100。注意電腦IP地址需要在同一個網段。

注：前端測溫我們可以提供sdk和網絡協議，便于客戶接入自己的系統。

3.配置環境溫度參考點

測溫軟件連接設備成功后，通過編輯功能點編輯功能，先配置一個參考點，設置點的位置是沒有熱源的背景，就是代表當前環境溫度，一般在畫面的右上方或左上方，如果485溫感安裝在畫面中，就選擇設置在溫感旁邊，不要選擇點在溫感上（溫感本身也會發熱，會影響測溫精度）；如果是黑體，就把點設置在黑體區域，代表黑體的溫度）；如果不用外置485溫感和黑體，就不需設置。為了保持界面干凈，這個設置的點可以隱藏。在測溫目標列表，選中這個點，有個藍色框，可以通過勾選隱藏和顯示。

4.設置測溫區域

設置好參環境溫度參考點后，通過編輯功能圖形（矩形和多邊形）編輯功能設置人員監控區域，劃好區域后，需配置該區域的測溫目標參數，如需要按便于理解的人體體內溫度36°作為參考，可以通過設置參考數據的溫度為36°（設置好參數后點擊“同步”，然后點擊“學習”），報警溫度就設置37.5-42度之間，然后點擊上方學習（具體操作參考上面溫度校正學習），校正該區域的人體溫度，設置好之后軟件會保存參數，下次重啟無需設置，如果長時間監控出現偏差，可以重新校正。區域可以配置多個，每個區域參數需單獨配置，根據實際場景需求設置。

5.配置告警參數

如果按人體表面溫度監控，只需配置設置區域的距離和報警區間，一般建議報警高于人體溫度1.5°，如人體表面溫度為33.5°，設置35-42攝氏度之間的范圍，可以屏蔽煙頭等高溫物體。設置完成后點擊下方同步即可保存。

6.調試參數

設置好區域及參數，就可以開始測試，查看設置區域人員測溫是否準確，是否誤報，如有溫度顯示不正常，可重新學習校正。檢查環境是否有干擾源，如取暖設備；如果正常，就可以開始監控使用，如檢測到人員超溫，系統會告警后抓圖，圖片可以軟件右邊區域查看。報警人員需通過體溫計再次測試確認。

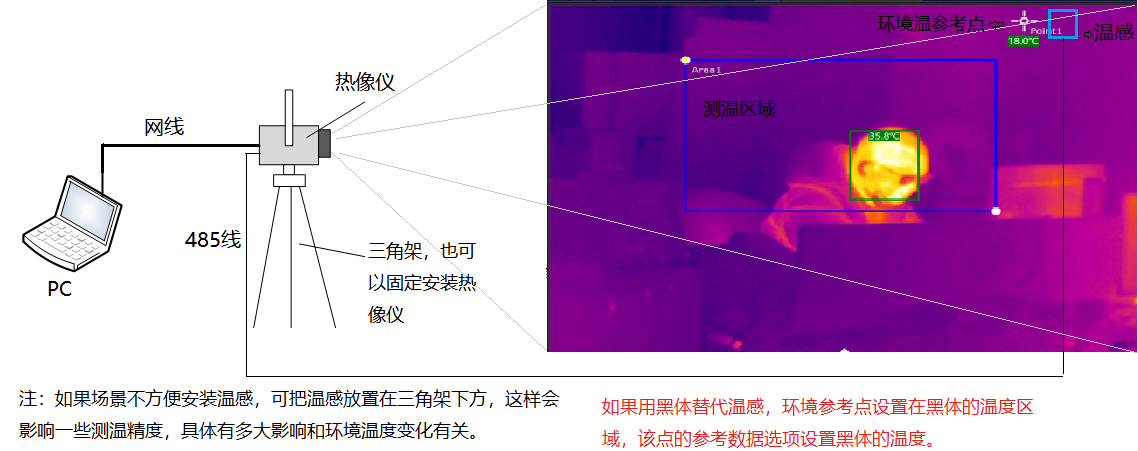

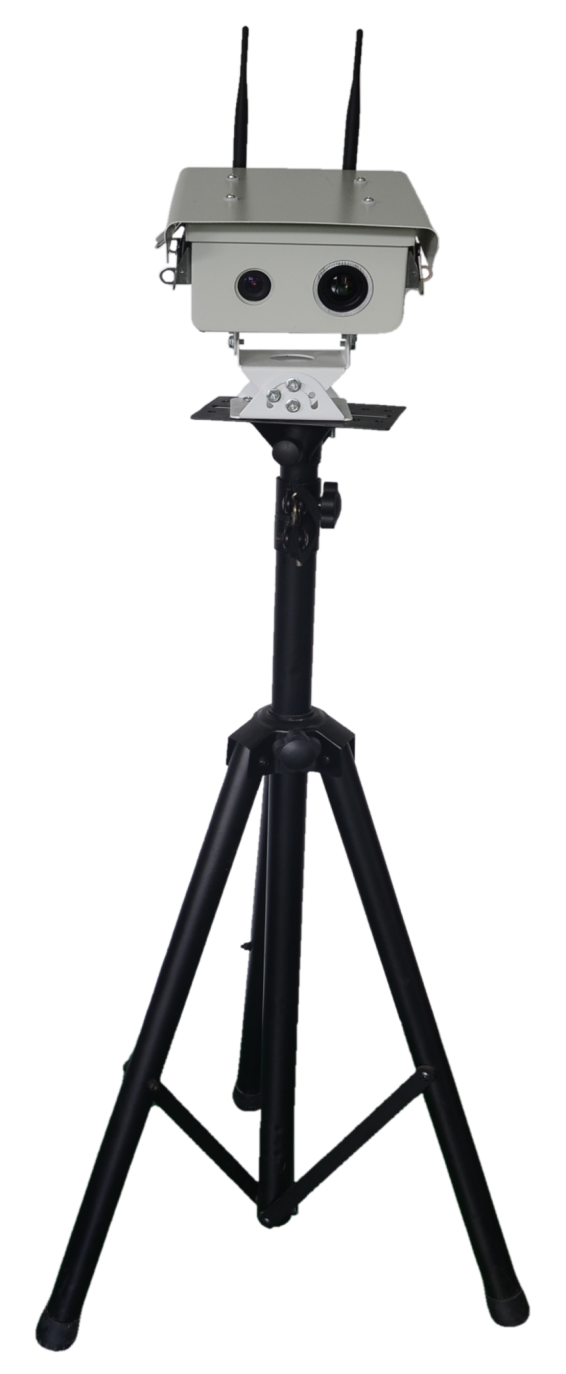

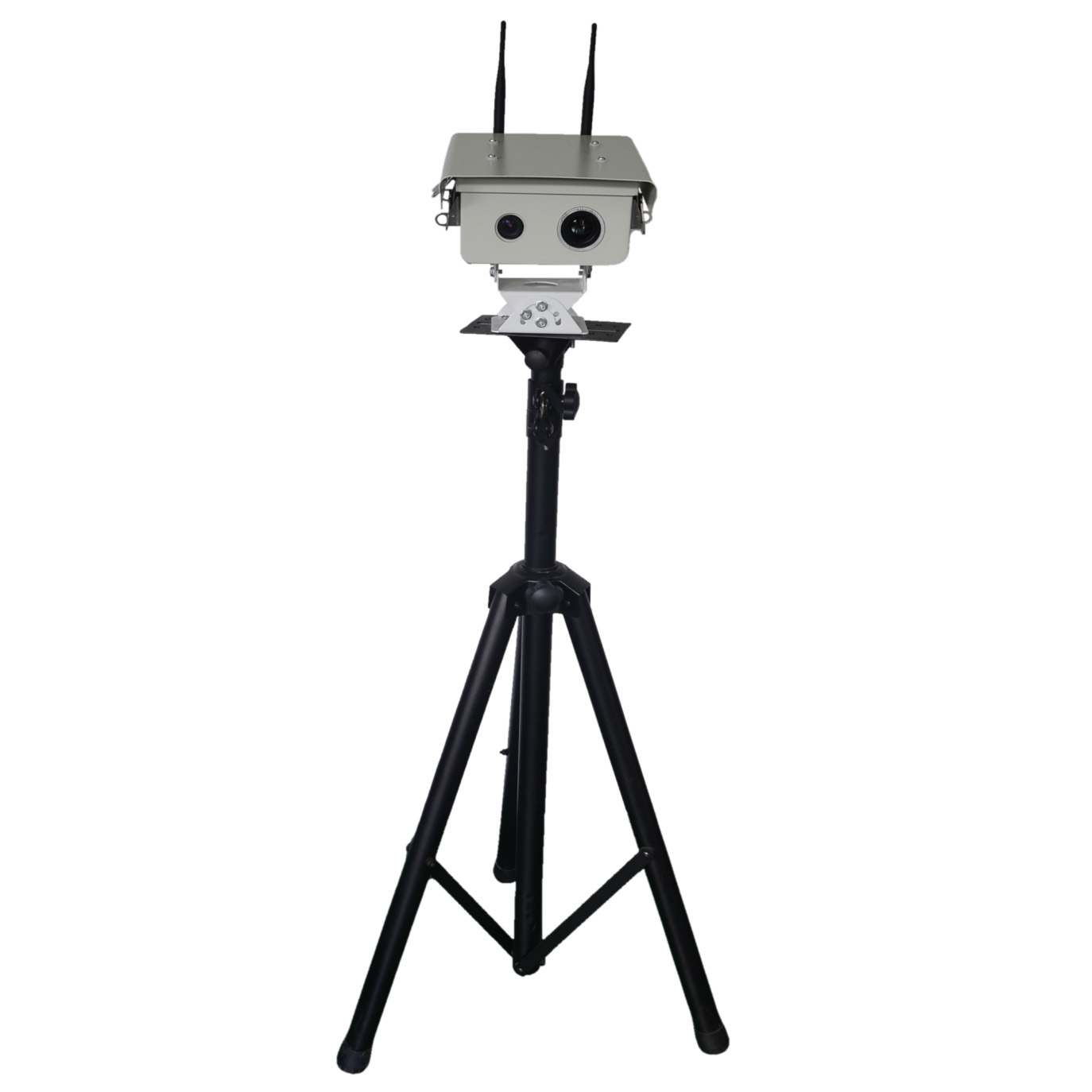

7.安裝示意圖

五、熱像設備控制

1.虛擬鍵盤控制

點擊界面左邊“設備控制鍵盤”，點擊M 鍵切換畫面模式，有單紅外，融合，單可見光和畫中畫多種畫面顯示模式，點擊向右箭頭循環切換紅外偽彩模式。

鍵盤功能

2.IP地址修改

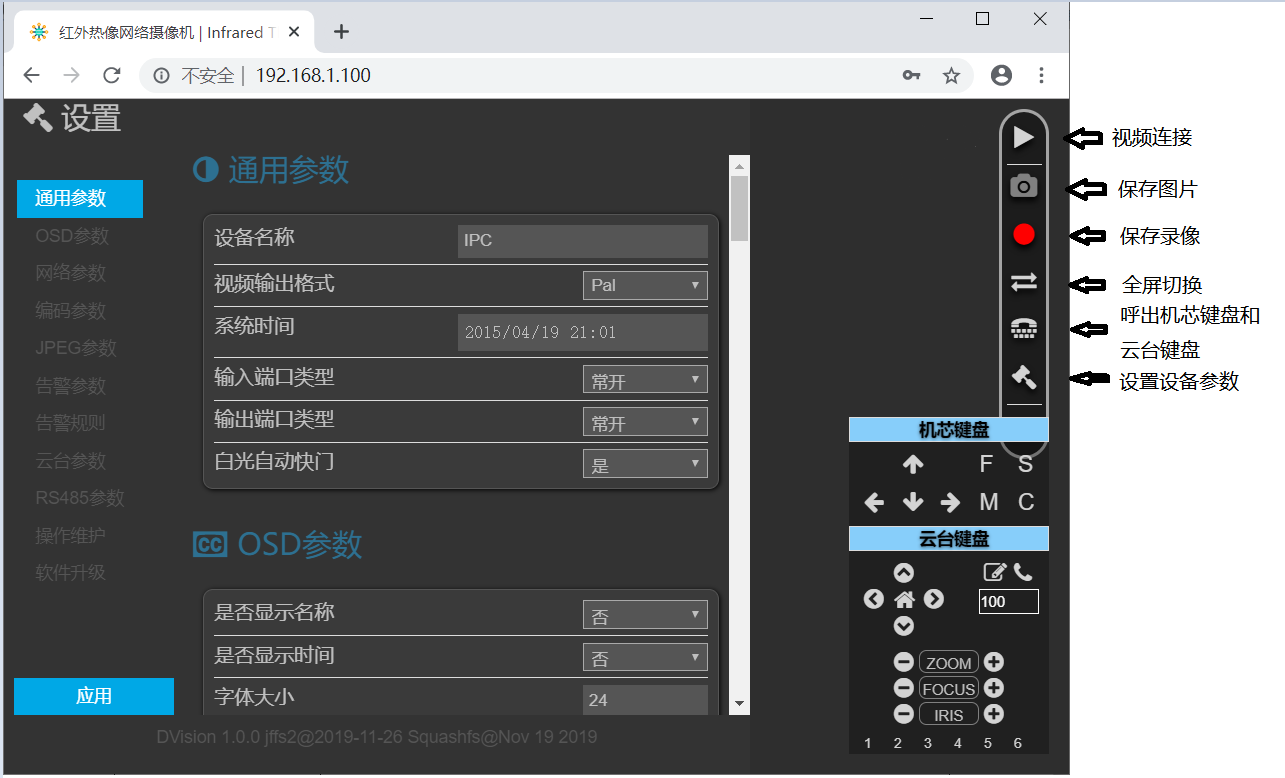

設備默認ip地址為192.168.1.100，需要支持html5協議的瀏覽器，如Google Chrome瀏覽器，MIcrosoft Edge瀏覽，也支持Android系統的瀏覽器，ISO的需要13.0以上版本，并且只有ipad支持，iPhone不支持。建議使用Google Chrome瀏覽器。

在瀏覽器輸入ip地址：192.168.1.100，輸入用戶名admin，密碼admin，點擊錘子圖標設置設備參數（需點擊界面右邊下拉箭頭才能顯示），彈出參數設置選項，點擊網絡參數，在IP地址選項修改IP地址即可，修改完成后點擊應用保存，需要設備重啟才能生效。

六、安裝注意事項

1.環境溫度變化及風吹對博奧智能紅外熱成像的測溫精度影響很大，盡量選擇一個室內溫度穩定的地方，不要在風口、空調直吹、風扇直吹、加熱設備旁邊等地方安裝熱成像。

2.如果有條件，盡量測試已經在室內休息（沒有劇烈運動）一段時間的人員，保障測試的準確性。

3.如果測試走動人員，場景不要對著目標人員正面，讓人員走動距離熱像遠近變化小，盡量是45度監控，半正面半側面監控目標人員，這樣人員走動對于熱像監控的距離變化就小了，距離遠近也人體溫度也會不同，當然也可以多配置區域，每個區域設置不同距離參數。如果正面人員監控，在人員距離最近時學習校正為基準溫度，以免人員遠處溫度正常，近處溫度偏高產生告警。

4.如果畫面中有不可避免的高溫物體，可以把高溫物體放在畫框區域外面，這樣就會只測量區域框內的溫度，避免干擾。

5.熱像機器在開機后5-10分后，機器內部能達到熱平衡，這時測量溫度是最準確的，所以建議開機10分鐘后開始進行參數設置及檢測。
