人體自動測溫攝像儀系統方案

2020-06-09 15:39:00　來源：本站　瀏覽：4763

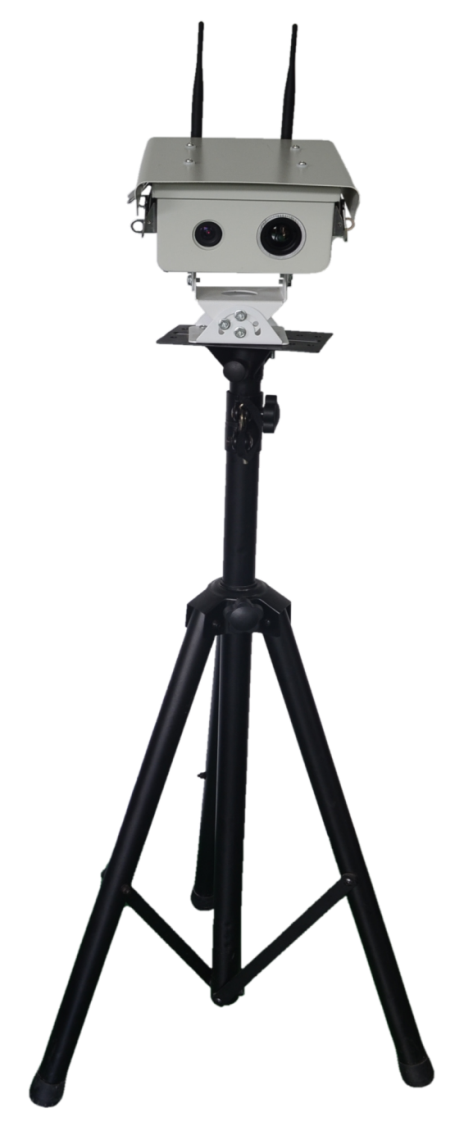

博奧智能無線高精度雙光紅外熱像儀

網絡型人體測溫預警系統

一、產品簡介

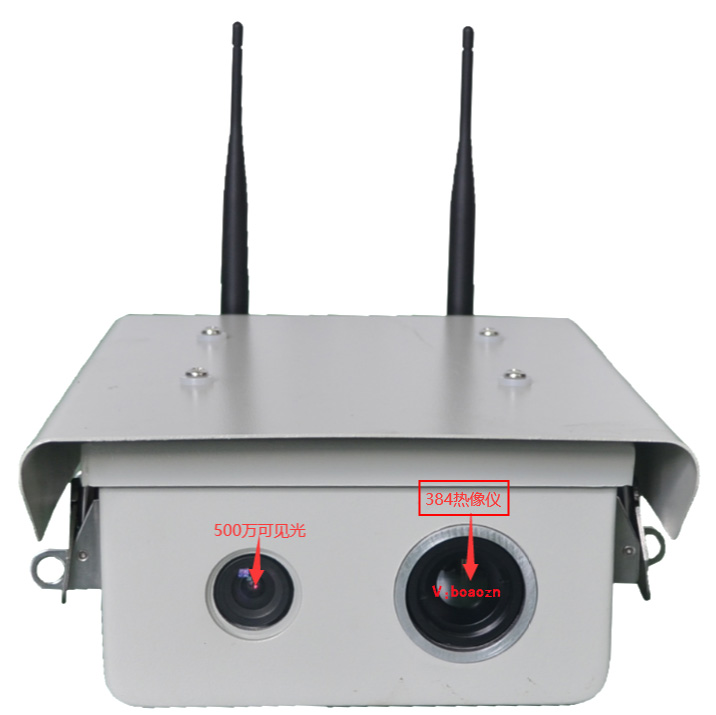

無線雙光融合人體高精度測溫儀，具有雙光融合功能，可快速準確地分辨溫度異常人員，可輸出無線/有線網絡信號，配合后臺PC測溫軟件，可實現非接觸快速大流量人體溫度異常篩選功能，采用最新智能測溫模型，無擋片成像方式，可以連續不間斷對目標人群進行溫度檢測，測溫精度可達±0.3°（配置黑體可達±0.1°-0.3°）。

雙光模組通過網絡圖傳連接PC，PC端安裝測溫軟件，該軟件可以連接熱像和可見光視頻，可以設置點和區域測溫，區域內可自動追蹤人員并顯示溫度，可配置超溫報警，實現報警抓拍功能。整個系統有網絡熱像儀、筆記本電腦和安裝配件構成，操作簡單，部署便捷。如下所示。

博奧智能熱像儀通過網絡連接PC，PC端安裝軟件，該軟件可以連接熱像視頻，可以顯示最高溫，中心點溫度；可以設置區域，自動追蹤人員并顯示溫度，可配置超溫報警，實現報警抓拍功能，支持通過AV視頻接口連接大屏顯示器。

系統特點：

u  測溫距離可達10米，測溫精準，適合大環境使用。

u  支持有線/無線/中繼多種聯網方式，使用更便捷。

u  內置鋰電池，可實現完全無線操作，更方便移動測溫布控，減少布線困擾。

u  支持ONVIF協議支持連接網絡錄像機，CVBS視頻輸出支持接入大屏顯示，支持外置報警輸出。

u  熱像無擋片技術設計，測溫精度不受擋片發熱影響。

u  雙光功能，可見光監控畫面清晰直觀，利于帥選溫度異常人員。

u  雙光融合功能，可快速定位場景中異常溫度的位置。

u  多種測溫模式可選，內置溫感/外置溫感/黑體。

u  可設置多個點和區域。

u  區域具有多目標追蹤功能及溫度顯示功能。

u  告警自動抓拍和告警聲音提示。

u  告警溫度可設置區間，可屏蔽與人體溫度無關的高溫目標。

u  支持前端機芯測溫和后臺軟件測溫兩種模式。

二、產品規格

雙光網絡型熱像儀

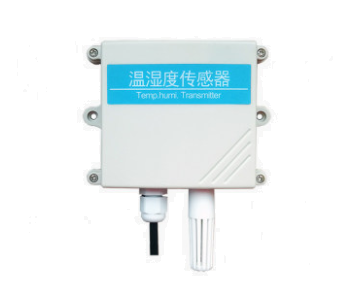

外置485溫感

三、軟件使用說明

我司提供的測溫軟件為綠色免安裝軟件，無需安裝，需要win7以上系統運行，只需雙擊后綴名為exe的文件打開即可，建議把軟件目錄放在非系統盤下，報警圖片和錄像保存在軟件的save目錄下，以免系統盤出現空間不足。

本手冊是根據當前發布軟件編寫，由于軟件更新，修改和升級，可能造成操作手冊描述的內容存在不準確或不完善的地方，盡請諒解。手冊會定期更新，如有修改另行通知。

1.軟件運行要求

1.1硬件要求

硬件標準要求：終端軟件安裝PC機硬件要求如下：

?  CPU： 雙核3.0GHz 以上

?  內存：DDR24G以上

?  顯卡：1GB顯存以上

?  網卡：100M或更高速率

?  顯示器分辨率：1920x1080及以上分辨率，支持寬屏顯示器

提醒注意事項：

?  上述配置是保證系統正常運行的最低配置；

?  后臺的處理能力取決于您所使用PC機的CPU、內存大小，配置越高，后臺的處理能力越好；

1.2軟件要求

本軟件的軟件環境強制要求使用以下配置，以保證軟件的正常運行：

?  PC機系統要求：Windows7以上版本，如果您選擇了其它操作系統，我們不保證您的正常使用。

?  安裝Microsoft .NET Framework 4.6.2以上版本。

?  安裝DirectX 9.0或更高版本，將硬件加速調到完全加速，開啟DirectDraw、Direct3D、AGP紋理加速。

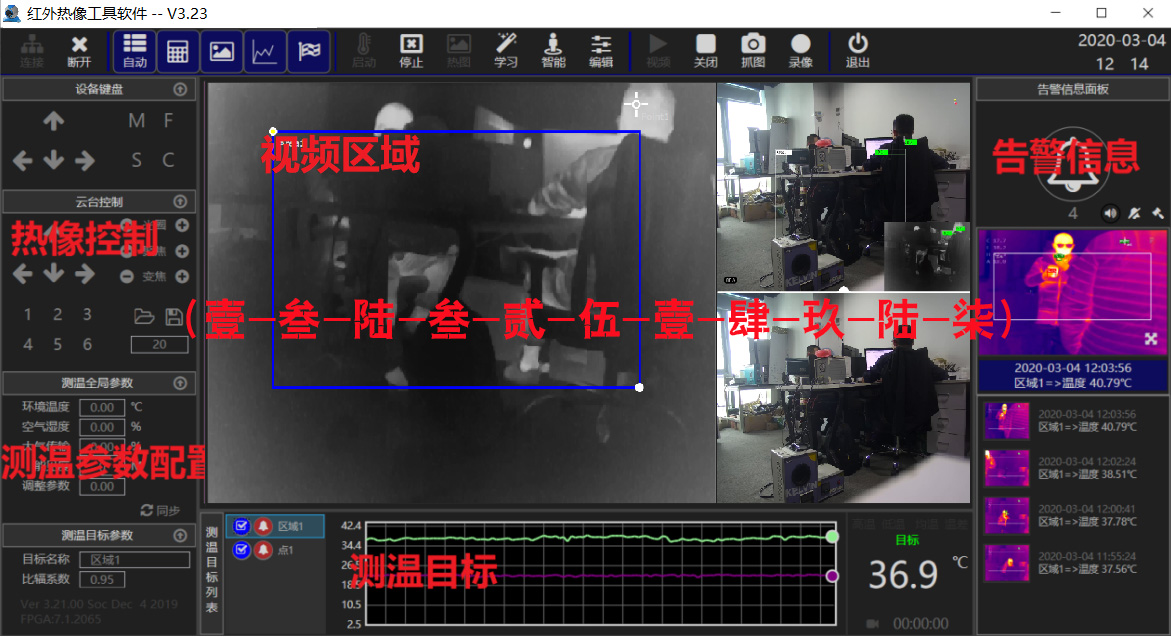

2.軟件界面位置布局

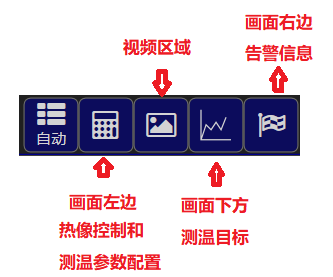

默認是自動布局，關閉自動布局，可以隱藏和拖動各個信息模塊，視頻模塊，熱像控制和測溫參數模塊，告警信息模塊，測溫目標模塊。

3.     設備登入

3.1：設備通電并開啟后，需要電腦打開 WiFi 搜索，默認無線信號名稱（SSID）“Anwifi-XXXXXX”，密碼“1234567890”，連上該 WiFi 熱點（電腦IP地址獲取方式默認為自動獲取，手動設置必須把網段設置為“1”網段）。

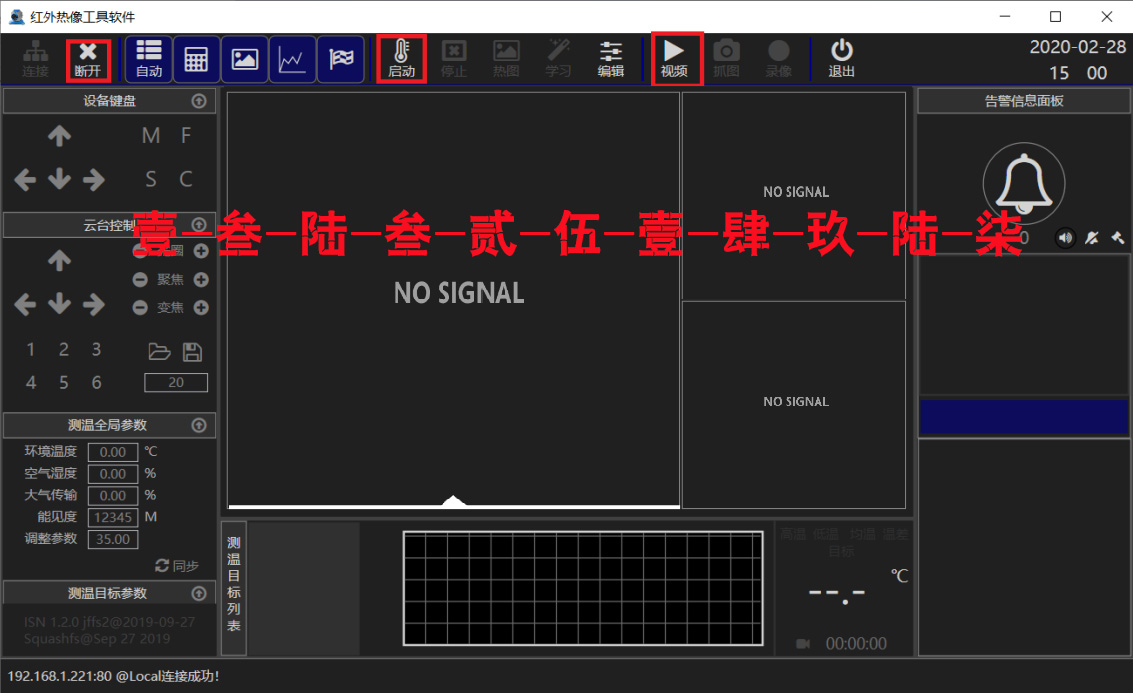

3.2：打開軟件點擊左上角連接，彈出對話框，輸入IP地址（默認192.168.1.100）和用戶名密碼（都是admin），點擊對話框的連接，連接設備。連接成功后系統會自動記錄IP地址(軟件沒有關閉的情況下)，下次登入可以點擊下拉箭頭選擇。

連接成功后，可看到“斷開”變亮，首先點擊“視頻”，打開視頻，然后打開“啟動”，啟動測溫功能。

連接成功后即可看到視頻和測溫功能（該功能需要配置參數，參考下面說明）

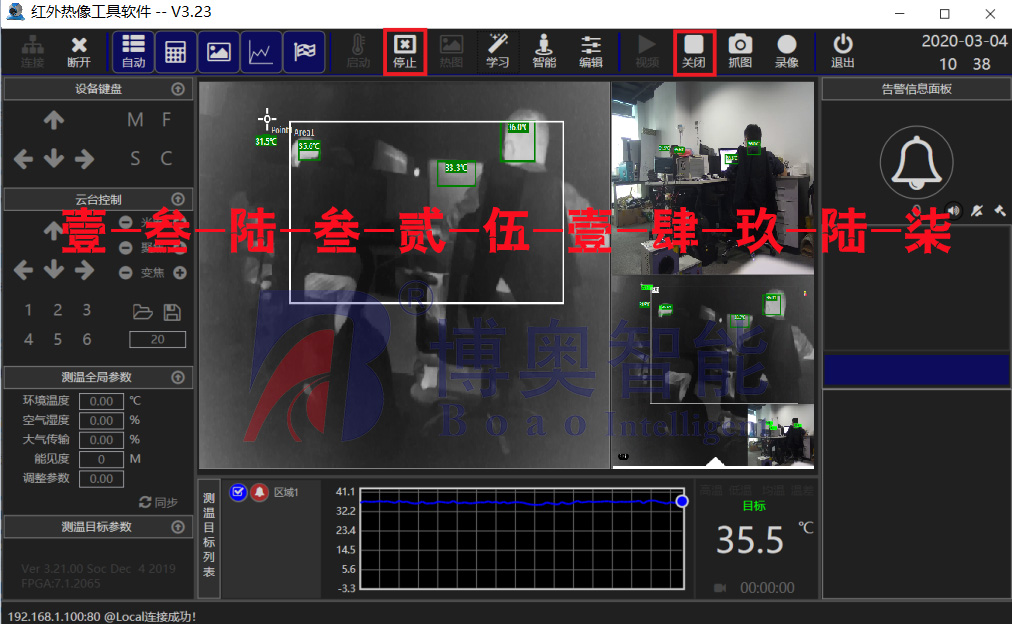

點擊關閉按鈕關閉視頻，也可通過右鍵彈出對話框關閉；點擊停止按鈕關閉測溫功能。雙光有三個視頻窗口，可以連接三路圖像（右鍵該窗口選擇打開即可），一路紅外、一路可見光，一路雙光融合圖像，雙光融合圖像可以通過鍵盤切換畫中畫，單紅外，單可見光等模式。

注：測溫功能需要配置參考點和區域，測溫區域只能在紅外圖像上配置，三路圖像可以通過鼠標拖動互相調換位置。

4.環境溫度參考點和測溫區域設置

此功能需要在系統參數設置勾選“允許配置”。

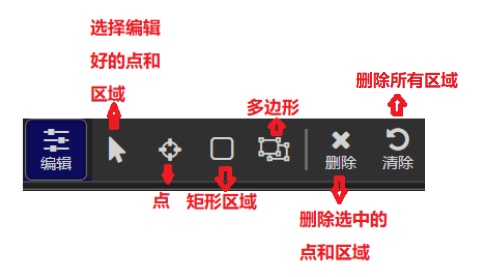

點擊上方編輯，編輯熱像畫面的點和區域（再次點擊編輯退出編輯），如下圖，可以編輯三種圖形，點、矩形和多邊形，選擇需要編輯的圖形，鼠標左鍵在畫面中編輯即可，多邊形最后兩點通過雙擊左鍵可以自動連接。通過選中點或區域名稱，可以拖動點或區域位置，選中后也可通過刪除按鈕刪除點或區域。

環境溫度參考點設置：在畫面上方選擇一個溫度參考點，參考點的位置不能是高溫物體，如果是內置溫感模式，選擇畫面上方任意一個位置，這個點的位置不要有高溫物體（一般在左上角或右上角，也不要選擇在最邊上，兩邊留10像數的距離），在監控畫面中，人員經過不會被遮擋。如果是外置溫感模式，外置溫感安裝在監控畫面中（安裝在畫面上方，建議左右上角），參考點選擇在外置溫感旁邊，外置溫感沒有安裝在畫面中，參考內置溫感的方法。如果采用黑體模式，選擇參考點在黑體上，并且根據黑體溫度設置溫度（參考下面測溫參數設置），如軟件顯示與黑體實際溫度有1°左右的偏差，屬于正?，F(xiàn)象。

注：第一個配置的點是環境溫度參考點，后續配置的點可以用于畫面中某個點的測溫，可以選擇畫面的任意位置。

測溫區域設置：在畫面中設置區域，可以是矩形，也可以是多邊形。

注：設置的點和區域會自動保存。點和區域總共最多支持配置八個，區域建議一到二個即可，和計算機運算能力有關。

5.測溫參數設置

此功能需要在系統參數設置勾選“允許配置”。

設置好溫度參考點，內置和外置溫感模式無需在設置參數，黑體模式修改“參考數據”的溫度為黑體的溫度，其他參數無需配置，點擊“同步”即可 。

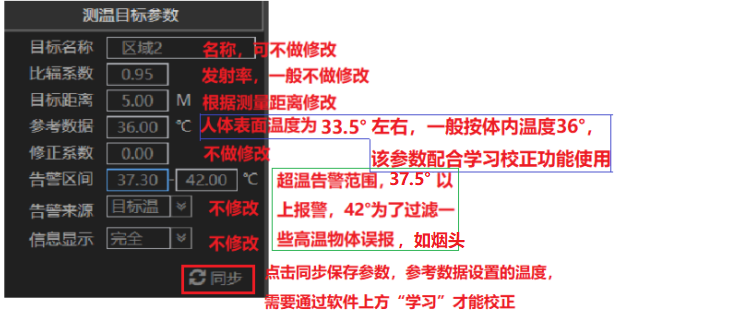

畫好測溫區域，保證人員在區域里通過，選中設置的區域（設置區域可以通過軟件下方測溫目標列表選擇），進行該區域測溫目標參數設置。區域可以配置多個，每個區域參數需單獨設置。

注：人體表面溫度實際只有33.5°左右，為了便于理解，可以通過學習校正（參考下面溫度學習校正）人體體內溫度36°為基準溫，那么按37.5°為報警溫度（一般按超過標準1.5°報警，可根據實際情況調整），具體和場景布置距離，環境溫度等有關。軟件會自動標識區域內的高溫目標（一般是人臉）并顯示溫度，抓取高溫目標的門限值參考下面系統參數設置。

區域參數的配置文件保存在軟件目錄cfg/設備IP地址如：192.168.1.100的文件夾里，名稱為config.thermal。

6.溫度學習校正

此功能需要在系統參數設置勾選“允許配置”。

開啟測溫功能后，才能進行溫度校正學習，讓一個正常體溫的人(必須是同一個人)在區域各個位置移動（主要是人臉在區域各個位置移動，額頭對著熱像鏡頭），移動前點擊軟件上方學習按鈕（圖標轉動的時候表示學習功能啟動），當移動完成所有位置時，再次點擊學習關閉學習狀態，完成校正。校正溫度設置在測溫目標參數設置里的“參考數據"選項配置，修改好參考數據的溫度數據，需要點擊“同步”，每個區域單獨設置。

注：如果按照人體表面溫度顯示，可不用學習功能。人體表面溫度33.5°左右，可以配置35°以上報警。由于測試的是走動的人員，同一個人在不同位置（主要是監視角度有變化引起的）溫度有變化屬于正常，抬頭低頭造成不同角度的測溫是有偏差的，不同個人之間也有溫度偏差屬于正?，F(xiàn)象，一般在±0.5°屬于正常范圍，個別非發燒人員也會也較大偏差。

學習校正的配置文件保存在軟件目錄cfg/設備IP地址如：192.168.1.100的文件夾里，名稱為calibrate.cache，如溫度顯示不正常，可手動刪除重新學習。

7.智能學習

此功能需要在系統參數設置勾選“允許配置”。

為了保證長時間人體測溫的穩定性，可以點擊軟件上方智能按鈕開啟/關閉智能學習功能（只有啟動測溫功能才能開啟，底色為藍色為開啟），進行人體測溫智能深度學習功能。一般不需要開啟。遠端測溫不支持此功能。

8.告警信息

當有目標溫度在設置的告警區間，軟件會產生告警，軟件右邊會彈出告警信息，默認圖片格式，也可點擊軟件右邊設置進行配置，參考系統參數配置，告警信息保存可以選擇圖片或視頻，圖片可選熱圖和屏幕兩種，錄像也可選視頻和熱圖。

告警可以手動關閉，在軟件右邊告警信息面板操作。

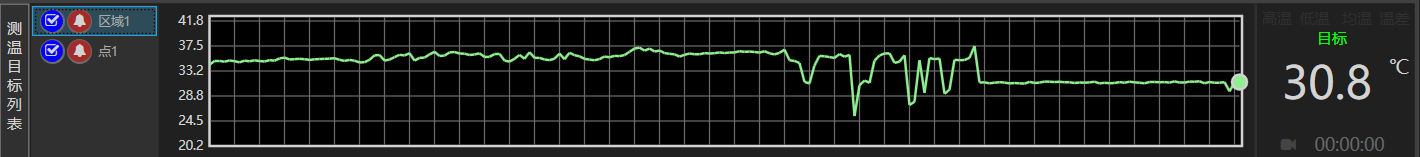

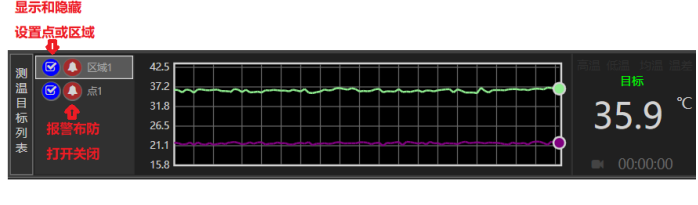

軟件具有告警布防功能，默認打開，在軟件下方測溫目標列表，可以配置設置的區域的布防開關，還可以顯示和隱藏熱像視頻中設置的測溫點和區域。選中某個區域，下方可顯示該區域的最高溫及統計曲線。

注：報警是按屏幕截屏的方式保存圖片的，報警圖片保存在軟件save/IP地址（設備IP地址，如：192.168.1.100）/日期（當前日期，如：2020-03-20）的文件夾里。

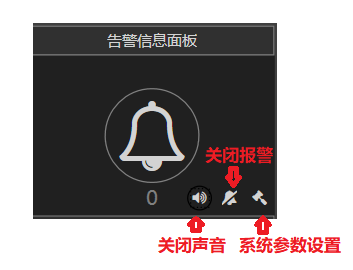

9.系統參數設置

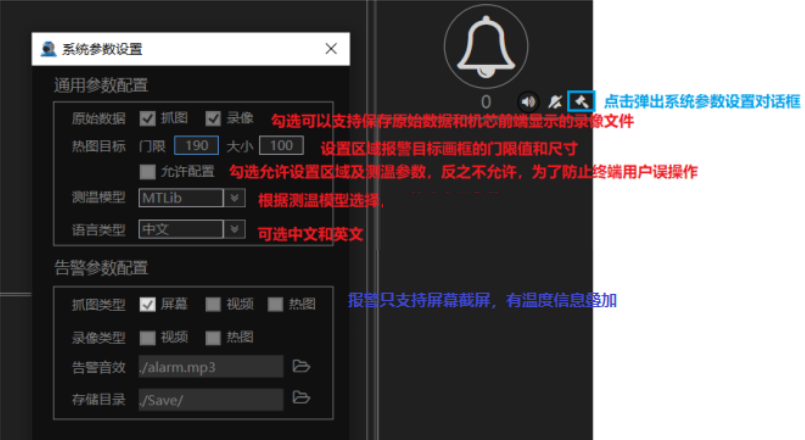

點擊告警信息面板中的設置圖標，如下圖藍框內，彈出系統參數設置對話框，如圖目標用于設置抓取高溫目標的門限和大小，對于人體測溫檢測目標一般選190，可以上下小范圍調整，越小越靈敏，大小表示自動抓取高溫目標的大小，100表示100個像數的大?。ㄈ?span>10x10，5x20都是100像數），可以通過設置大小過濾小目標，根據場景監控距離設置。

允許配置用于是否用戶是否允許配置區域和相關測溫參數，一般配置好參數后，不勾選此項參數，防止終端用戶誤操作。此項參數生效只需斷開和連接前端熱像設備，不需要打開關閉軟件。

測溫類型根據設備采用的測溫模型選擇。

語言類型，本軟件支持中文和英文界面，修好后點擊確定立即生效。

告警參數配置是報警保存類型的選擇及聲音和保存目錄的選擇。報警抓圖只支持屏幕截圖，錄像和熱圖抓拍不支持。

10.遠端測溫功能

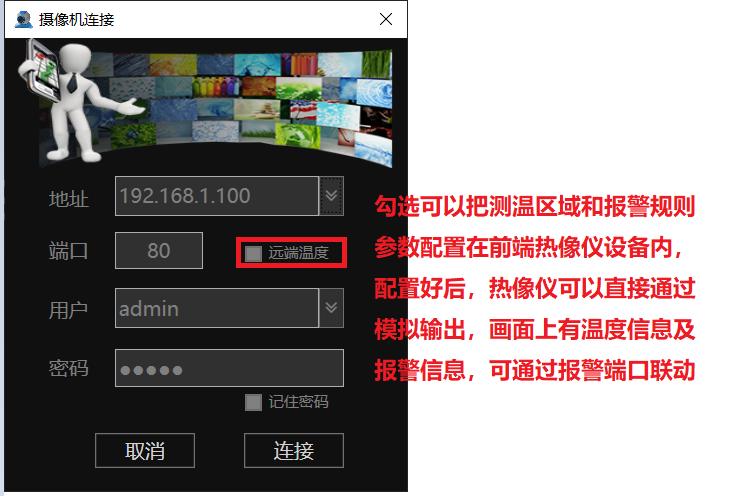

本軟件支持接入具有前端測溫功能的我司熱像產品，登入設備的時候勾選遠端測溫即可（需要前端熱像儀支持此功能），設置方法參考上面說明，配置成功后熱像可以通過模擬輸出連接監視器監控測溫，監控畫面可顯示配置的區域及目標溫度。產生告警，畫面右上角會有報警圖標，報警信號也可以通過熱像報警輸出口外接報警設備。

注：遠端溫度就是熱像前端測溫功能，最多配置總共六個點和區域，不支持多邊形區域，區域和參數配置和軟件測溫操作一樣。雙光前端測溫的輸出是單紅外，融合畫面、單可見光、畫中畫模式可切換的。

四、系統部署

1.安裝環境

選擇一個室內壞境，通過三腳架或支架固定安裝熱像儀，如果使用外置485溫感（溫感485接口和熱像的485接口連接，供電也可以和熱像共用一個電源），場地有條件情況下，把外置485溫感安裝在熱像畫面的左上方或右上方。有些場地沒有條件，可以把外置溫感放置在三角架下。如果外置溫感安裝在畫面中（等同于黑體的作用），環境溫度的變化對測溫精度度影響很小，設備會自動校正，如果安裝在別處，畫面中背景環境溫度變化的話，會影響測溫精度，如果測溫精度下降，可手動重新校正溫度。如果使用黑體，把黑體放置在監控畫面中，一般選左右上方。

2.設備連接

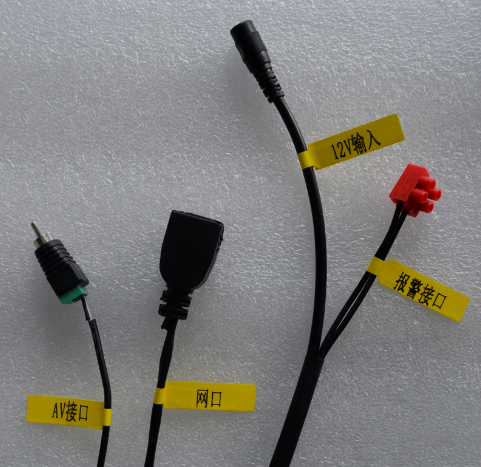

安裝好設備后，接通電源給設備上電，設備使用DC12V電源，用網絡和電腦連接，如果設備帶前端測溫功能（參數配置還需要測溫軟件配置），則可以連接到監視器監控。在電腦上打開測溫軟件，連接設備，默認IP地址為192.168.1.100。注意電腦IP地址需要在同一個網段。

注：前端測溫我們可以提供sdk和網絡協議，便于客戶接入自己的系統。

3.配置環境溫度參考點

測溫軟件連接設備成功后，通過編輯功能點編輯功能，先配置一個參考點，設置點的位置是沒有熱源的背景，就是代表當前環境溫度，一般在畫面的右上方或左上方，如果485溫感安裝在畫面中，就選擇設置在溫感旁邊，不要選擇點在溫感上（溫感本身也會發熱，會影響測溫精度）；如果是黑體，就把點設置在黑體區域，代表黑體的溫度）；如果不用外置485溫感和黑體，就不需設置。為了保持界面干凈，這個設置的點可以隱藏。在測溫目標列表，選中這個點，有個藍色框，可以通過勾選隱藏和顯示。

4.設置測溫區域

設置好參環境溫度參考點后，通過編輯功能圖形（矩形和多邊形）編輯功能設置人員監控區域，劃好區域后，需配置該區域的測溫目標參數，如需要按便于理解的人體體內溫度36°作為參考，可以通過設置參考數據的溫度為36°（設置好參數后點擊“同步”，然后點擊“學習”），報警溫度就設置37.5-42度之間，然后點擊上方學習（具體操作參考上面溫度校正學習），校正該區域的人體溫度，設置好之后軟件會保存參數，下次重啟無需設置，如果長時間監控出現偏差，可以重新校正。區域可以配置多個，每個區域參數需單獨配置，根據實際場景需求設置。

5.配置告警參數

如果按人體表面溫度監控，只需配置設置區域的距離和報警區間，一般建議報警高于人體溫度1.5°，如人體表面溫度為33.5°，設置35-42攝氏度之間的范圍，可以屏蔽煙頭等高溫物體。設置完成后點擊下方同步即可保存。

6.調試參數

設置好區域及參數，就可以開始測試，查看設置區域人員測溫是否準確，是否誤報，如有溫度顯示不正常，可重新學習校正。檢查環境是否有干擾源，如取暖設備；如果正常，就可以開始監控使用，如檢測到人員超溫，系統會告警后抓圖，圖片可以軟件右邊區域查看。報警人員需通過體溫計再次測試確認。

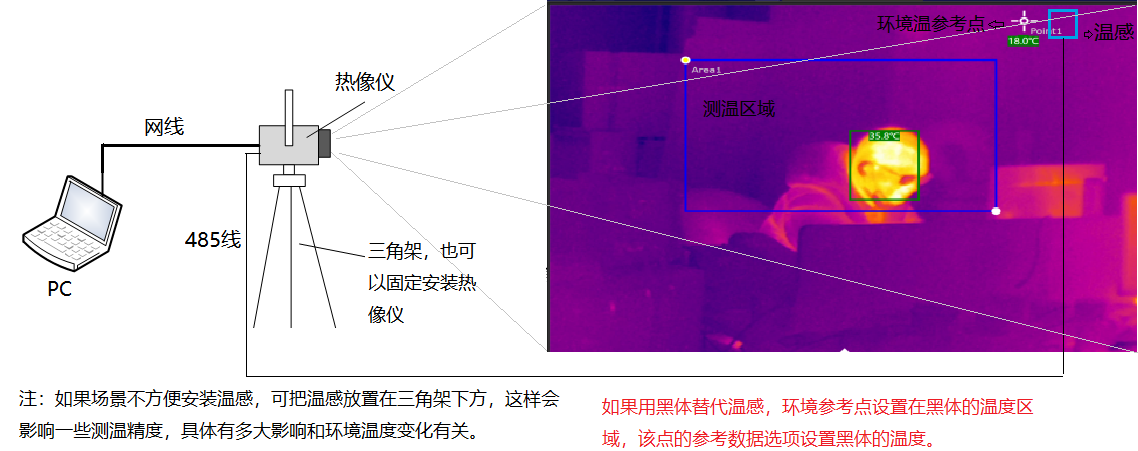

7.安裝示意圖

五、熱像設備控制

1.虛擬鍵盤控制

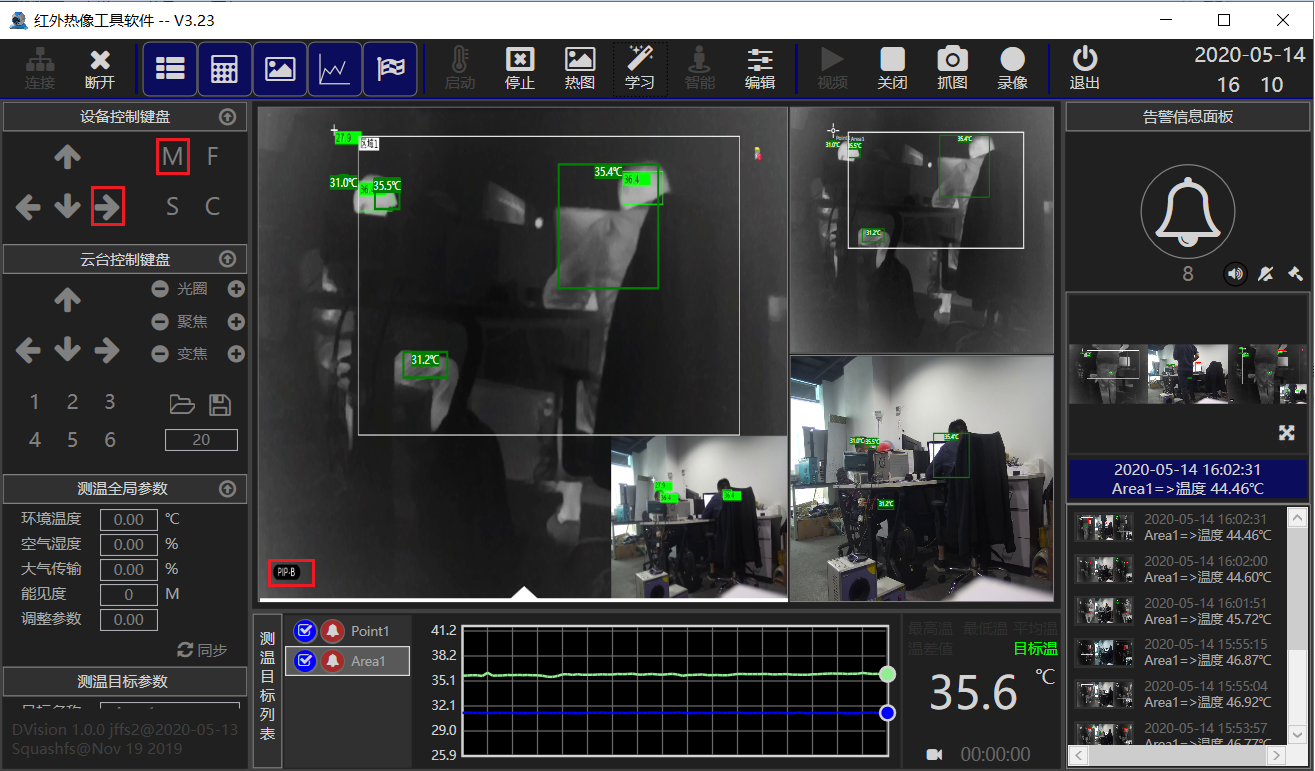

點擊界面左邊“設備控制鍵盤”，點擊M 鍵切換畫面模式，有單紅外，融合，單可見光和畫中畫多種畫面顯示模式，點擊向右箭頭循環切換紅外偽彩模式。

鍵盤功能

2.IP地址修改

設備默認ip地址為192.168.1.100，需要支持html5協議的瀏覽器，如Google Chrome瀏覽器，MIcrosoft Edge瀏覽，也支持Android系統的瀏覽器，ISO的需要13.0以上版本，并且只有ipad支持，iPhone不支持。建議使用Google Chrome瀏覽器。

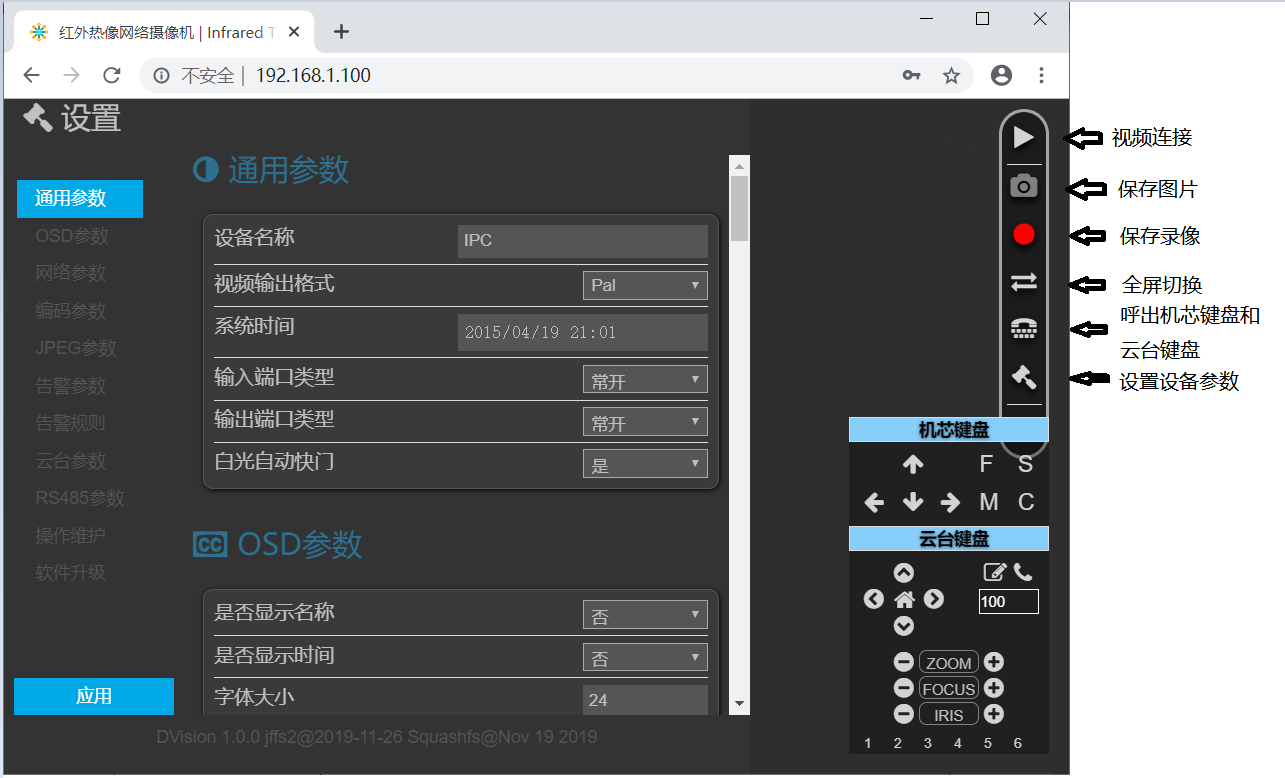

在瀏覽器輸入ip地址：192.168.1.100，輸入用戶名admin，密碼admin，點擊錘子圖標設置設備參數（需點擊界面右邊下拉箭頭才能顯示），彈出參數設置選項，點擊網絡參數，在IP地址選項修改IP地址即可，修改完成后點擊應用保存，需要設備重啟才能生效。

六、安裝注意事項

1.環境溫度變化及風吹對博奧智能紅外熱成像的測溫精度影響很大，盡量選擇一個室內溫度穩定的地方，不要在風口、空調直吹、風扇直吹、加熱設備旁邊等地方安裝熱成像。

2.如果有條件，盡量測試已經在室內休息（沒有劇烈運動）一段時間的人員，保障測試的準確性。

3.如果測試走動人員，場景不要對著目標人員正面，讓人員走動距離熱像遠近變化小，盡量是45度監控，半正面半側面監控目標人員，這樣人員走動對于熱像監控的距離變化就小了，距離遠近也人體溫度也會不同，當然也可以多配置區域，每個區域設置不同距離參數。如果正面人員監控，在人員距離最近時學習校正為基準溫度，以免人員遠處溫度正常，近處溫度偏高產生告警。

4.如果畫面中有不可避免的高溫物體，可以把高溫物體放在畫框區域外面，這樣就會只測量區域框內的溫度，避免干擾。

5.熱像機器在開機后5-10分后，機器內部能達到熱平衡，這時測量溫度是最準確的，所以建議開機10分鐘后開始進行參數設置及檢測。
